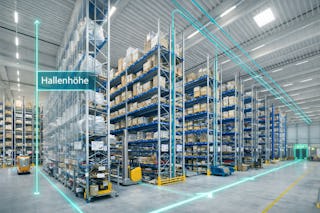

Hallenhöhe, Brandschutz und Bodenanforderungen im Lager

Für die brandschutztechnische Bewertung ist nicht die Gebäudehöhe maßgeblich, sondern die Lagerguthöhe, also die Oberkante des eingelagerten Materials inklusive Palette oder Behälter. Aus ihr leiten sich Anforderungen ab:

• automatische Löschanlagen
• Brandabschnittsgrößen
• Rauch- und Wärmeabzugsanlagen
• organisatorische Maßnahmen

Praxisübliche Schwellenwerte

Bis ca. 7,5 m Lagerguthöhe
In Einzelfällen können organisatorische Maßnahmen und bauliche Brandabschnitte ausreichend sein. Dies hängt stark von Lagergut, Verpackung und Versicherervorgaben ab.

Ab ca. 7,5 m Lagerguthöhe
Ab dieser Höhe wird in der Praxis nahezu immer eine automatische Sprinkleranlage erforderlich. Je nach Lagergut – hier ist meist die Brandlast entscheidend – können bereits in diesem Bereich Regalsprinkler (In-Rack) notwendig werden.

Ab ca. 9 m Lagerguthöhe
Die Anforderungen steigen deutlich. Regalsprinkler oder speziell ausgelegte Deckensprinklerlösungen werden typischer, häufig mit erhöhten Löschwassermengen und zusätzlichen baulichen Anforderungen.

Ab ca. 12 m Lagerguthöhe
Es handelt sich in der Regel um Hochregallager mit projektspezifisch ausgelegtem Löschkonzept. Standardlösungen sind hier selten möglich.

Die Wahl des Versicherers und der zugrunde liegenden Richtlinien (z. B. VdS CEA 4001 oder FM Global Data Sheets) beeinflusst:

• Art und Anordnung der Sprinkler
• erforderliche Löschwassermengen
• Technikflächen und Wasserbevorratung
• zulässige Lagerhöhen und Lagerarten
• Gangbreiten und Sprinklerfreiräume

Eine frühe Festlegung verhindert spätere Umplanungen im Layout.

Deckensprinkler vs. Regalsprinkler

Deckensprinkler wirken großflächig, sind aber stark abhängig von Lagergut, Abstand zu Bauteilen und potenziellen Sprühbehinderungen ab. In dichten oder hohen Regalanlagen kann der Wasserzutritt in die unteren Ebenen durch Abschirmungen deutlich reduziert sein.

Regalsprinkler wirken direkt im Regal und sind bei hohen oder dichten Regalen oft die wirksamere Lösung – auch schon im mittleren Höhenbereich.

Die Anforderungen an Flucht- und Rettungswege richten sich nach Nutzung, Personenbelegung und dem objektspezifischen Brandschutzkonzept.

Dabei ist zu unterscheiden zwischen:

• manuell bedienten Lagerbereichen mit dauerhaftem Aufenthalt von Personal
• automatisch bedienten Regalanlagen, die im Regelbetrieb nicht betreten werden

Automatisierte Regale sind in der Regel keine ständigen Arbeitsbereiche. Zutritte erfolgen meist nur zu Wartungs- oder Servicezwecken unter besonderen Sicherheitsvorgaben. Die konkrete Auslegung von Rettungswegen erfolgt durch die verantwortlichen Fachplaner und Behörden im Rahmen des Gesamtbrandschutzkonzepts.

Rauch- und Wärmeabzugsanlagen müssen auf Hallenhöhe, Nutzung und Regallayout abgestimmt werden. Regale, Bühnen und Einhausungen beeinflussen die Rauchströmung erheblich.

Frühzeitig zu planen sind:

• Lage und Größe der Rauchabzugsöffnungen
• Zuluftführung
• mögliche Rauchschürzen
• Wartungs- und Servicezugänge

Bei Regalstützen wirken hohe Punktlasten. Entscheidend ist jedoch meist nicht die zulässige Bodenpressung, sondern die Verformung des Bodens unter Last.

Zu große Verformungen können dazu führen, dass:

• Systemtoleranzen überschritten werden
• Führungssysteme ihre Lage verändern
• zusätzliche Kräfte in die Regalkonstruktion eingeleitet werden

Der Nachweis erfolgt in einem iterativen Prozess zwischen Bodenstatiker und Regalstatik. Lastverteilplatten allein reichen häufig nicht aus, das lokale Verformungsverhalten in den Griff zu bekommen.

Für große Regalanlagen ist die anfängliche Bodenebenheit meist weniger kritisch als das Verformungsverhalten. Lokale Unebenheiten können bei der Montage ausgeglichen werden, zum Beispiel durch:

• angepasste Verankerung
• Untergüsse unter Fußplatten
• systematisches Ausnivellieren der Regalkonstruktion

In einem begrenzten Rahmen können solche Bodenabweichungen durch das Regalsystem mit den oben genannten Maßnahmen abgefangen werden, ohne die Funktionalität der Anlage zu beeinträchtigen.

Für Regalanlagen ist häufig eine unbeschichtete, tragfähige Betonoberfläche vorteilhaft. Zusätzliche Beschichtungen wie Epoxidharz können die Qualität von Verankerungen und Untergüssen beeinträchtigen und spätere Anpassungen erschweren.

Beschichtungen sind daher gezielt für Verkehrsbereiche zu planen, nicht pauschal unter gesamten Regalanlagen.

Neben baulichen und brandschutztechnischen Anforderungen sollten frühzeitig berücksichtigt werden:

• Sprinklerfreiräume
• Wartungs- und Servicezugänge
• Abstimmung von Fugenplanung und Stützenpositionen
• Einbringungsöffnungen und Hebemöglichkeiten
• Feuerwehrzufahrten und Löschwasserversorgung

Hallenhöhe, Brandschutz und Bodenanforderungen sind in der Lagerplanung technisch eng miteinander verknüpft. Mit steigender Lagerguthöhe werden automatische Löschanlagen zum Regelfall, Brandabschnitte ergänzen die Technik, und beim Boden rückt das Verformungsverhalten in den Mittelpunkt.

Wer diese Themen frühzeitig gemeinsam betrachtet, schafft eine belastbare Grundlage für Genehmigung, Bau und den sicheren Betrieb moderner Regalanlagen.
