Eenvoudige en veilige toegang tot stellingen

De buitenste verpakkingsfolie van een pallet lost per ongeluk en komt vast te zitten in de rollenbanen van een palletdoorrolstelling. De palletstroom wordt geblokkeerd - er is niets meer mogelijk. Of: een rol in de rollenbaan is beschadigd en moet worden vervangen. De palletdoorrolstelling is vuil en het doorrolkanaal wordt gereinigd. Regelmatig onderhoud, bijv. aan de rem- en draagrollen, moet worden uitgevoerd. Alle scenario's die zich kunnen voordoen in de palletdoorrolstelling en waarbij medewerkers in de stelling of de kanalen moeten klimmen om de nodige werkzaamheden ter plaatse uit te voeren. Hoe klimt u veilig en zonder risico in een palletdoorrolstelling of in een doorrolkanaal? Hoe krijgt een medewerker een beveiligde toegang tot een palletdoorrolstelling? De oplossing: met de hulp van de PDS Access Kit van BITO-Lagertechnik!

Eén PDS Access Kit - Drie toepassingen

De PDS Access Kit biedt veilige toegang tot de stelling voor de analyse van fouten, de oplossing van problemen, de uitvoering van noodzakelijke herstellingen en onderhoud (bijv. aan FlowStop, rem- en draagrollen, invoertrechters, ...) en de reiniging van de PalletDoorrolStelling (PDS). De medewerker wordt met behulp van de easyHOOK-hijshaak, de twistlock karabijnhaak, de hoogtebeveiliging en het veiligheidsharnas aan de stellingstaander bevestigd. Na het plaatsen van de start- en passeerplanken kunnen de verbindingsplanken in het aangrenzende kanaal of in het storingskanaal worden geplaatst totdat het probleemgebied is bereikt.

In geval van storingen in de rekken is de storingspallet gemakkelijk bereikbaar via de start- en passeerborden over het aangrenzende kanaal. Dat kanaal is ook uitgerust met verbindingsborden voor een betere begaanbaarheid. Het palletblokkeersysteem beveiligt de pallet zodat deze niet plotseling kan gaan rollen en een gevaar voor de medewerker wordt. De medewerker is via de easyHOOK-hijshaak, de twistlock karabijnhaak, de hoogtebeveiliging en het veiligheidsharnas optimaal beveiligd. Zo kan hij snel en veilig de storing in het doorrolstellingskanaal verhelpen.

Ook herstellingen, zoals beschadigde draag- of remrollen vervangen in het stellingkanaal, kunnen eenvoudig en veilig worden uitgevoerd. Na het legen van het doorrolstellingkanaal, kan de beveiligde monteur direct via de onderhoudskorf op het doorrolstellingkanaal stappen, waarop planken zijn aangebracht.

Ook het reinigen en verwijderen van stof, vuil, vloeistoffen en andere onzuiverheden en vreemde voorwerpen (bijv. verpakkingsfolie) wordt door de PDS Access Kit aanzienlijk vergemakkelijkt. Ook hier stapt de monteur meteen op het doorrolstellingkanaal, waarop planken zijn aangebracht. Dit is van groot belang voor de kwaliteit van de goederen, voor de werksfeer of ook voor komende audits.

Stap-voor-stap instructies: zo eenvoudig is het

Laat u met een werkplatform (onderhoudskorf of schaarlift) naar het betreffende stellingkanaal rijden. Ga voor zekerheid, en doe het veiligheidsharnas aan Kies een veilig verankeringspunt, steek de easyHOOK in de rechtopstaande sleuf en sluit een twistlock karabijnhaak aan. Open de deur van het hefwerkplatform en leg de startplank in het stellingkanaal van de te betreden palletdoorrolstelling. Stap nooit meteen op het storingskanaal als er een storing wordt hersteld. Draai de vlag van de FlowStop-wielstopper naar de zijkant en zet ze vast met behulp van het klemapparaat. Plaats dan de passeerplank op de startplank tot aan de gele stop van de wielstopper. Leg nu zo veel verbindingsplanken naast de passeerplank tot u het probleempunt bereikt. Als u door het kanaal loopt, moet u zich altijd met behulp van de easyHOOK en de twistlock karabijnhaak vastmaken op de dichtstbijzijnde staander.

02

Ideaal als ...

    • storingen als gevolg van geblokkeerde palletten of algemene storingen binnen een kanaal moet elimineren
    • herstellingen en onderhoud wilt uitvoeren binnen een kanaal
    • reinigingswerken plant binnen een kanaal, bijv. de rollen reinigen.

U wilt volledig zeker zijn over de veiligheid van de methode en de eenvoudige bediening van de PDS Access Kit? Neem nu contact met ons op, ontvang meer informatie en maak een afspraak:

+31 30 711 30 90

03

Uw voordelen

    • Eenvoudige en betrouwbare foutenanalyse en herstellen van storingen in het palletdoorrolsysteem
    • Anti-slipplanken voor de begaanbaarheid faciliteren veilige en comfortabele handelingen op de rollenbanen
    • Legbordkanaal, rollenbanen en palletten zijn vastgemaakt en beschermd
    • Bescherming tegen mogelijke ongevallen voor medewerkers, monteurs en stellingoperatoren
    • Eenmalige investering
04

PDS Access Kit en accessoires

Veiligheid voor alles met de PDS Access Kit

  • Bij de Starterkit horen

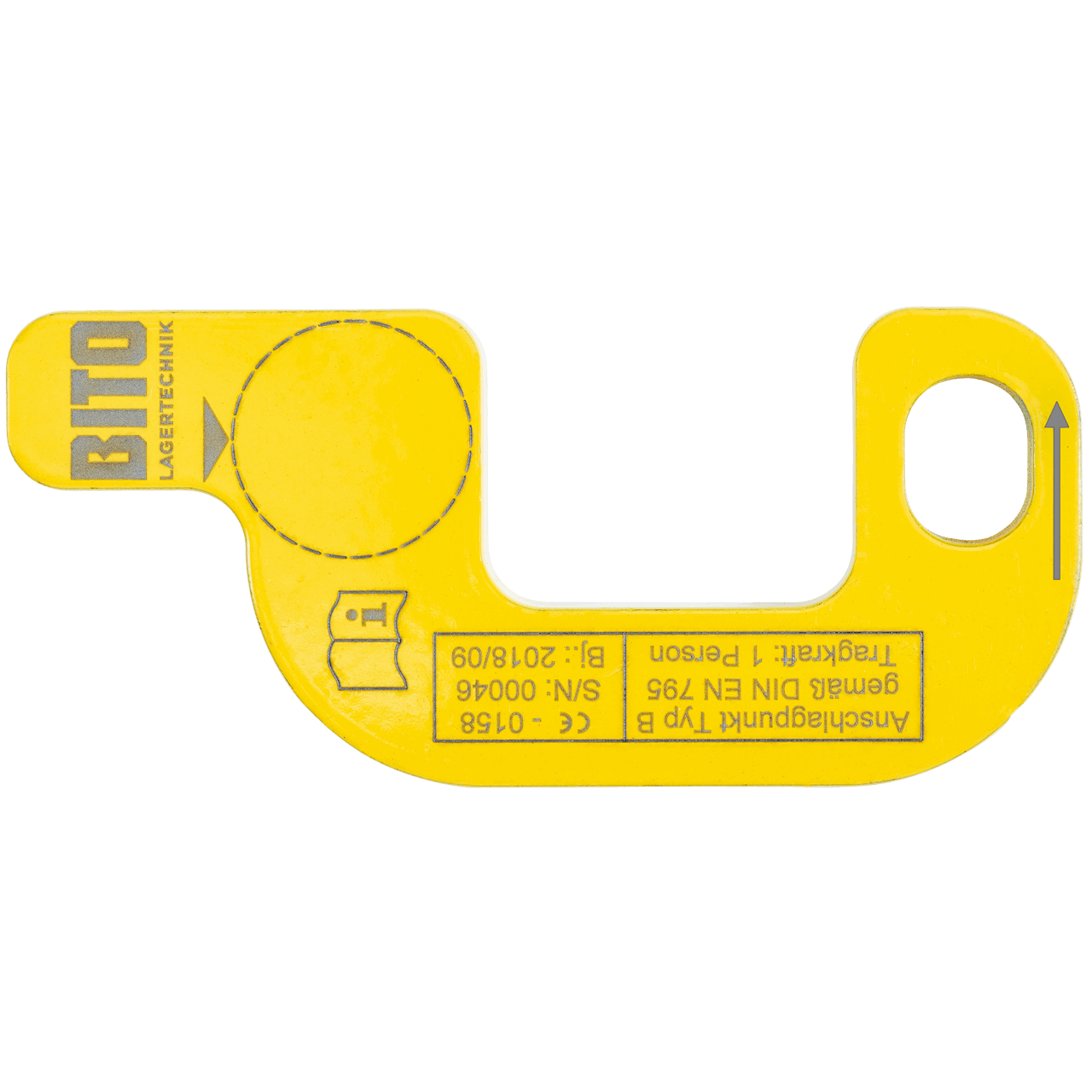

    • 5x BITO-easyHOOK

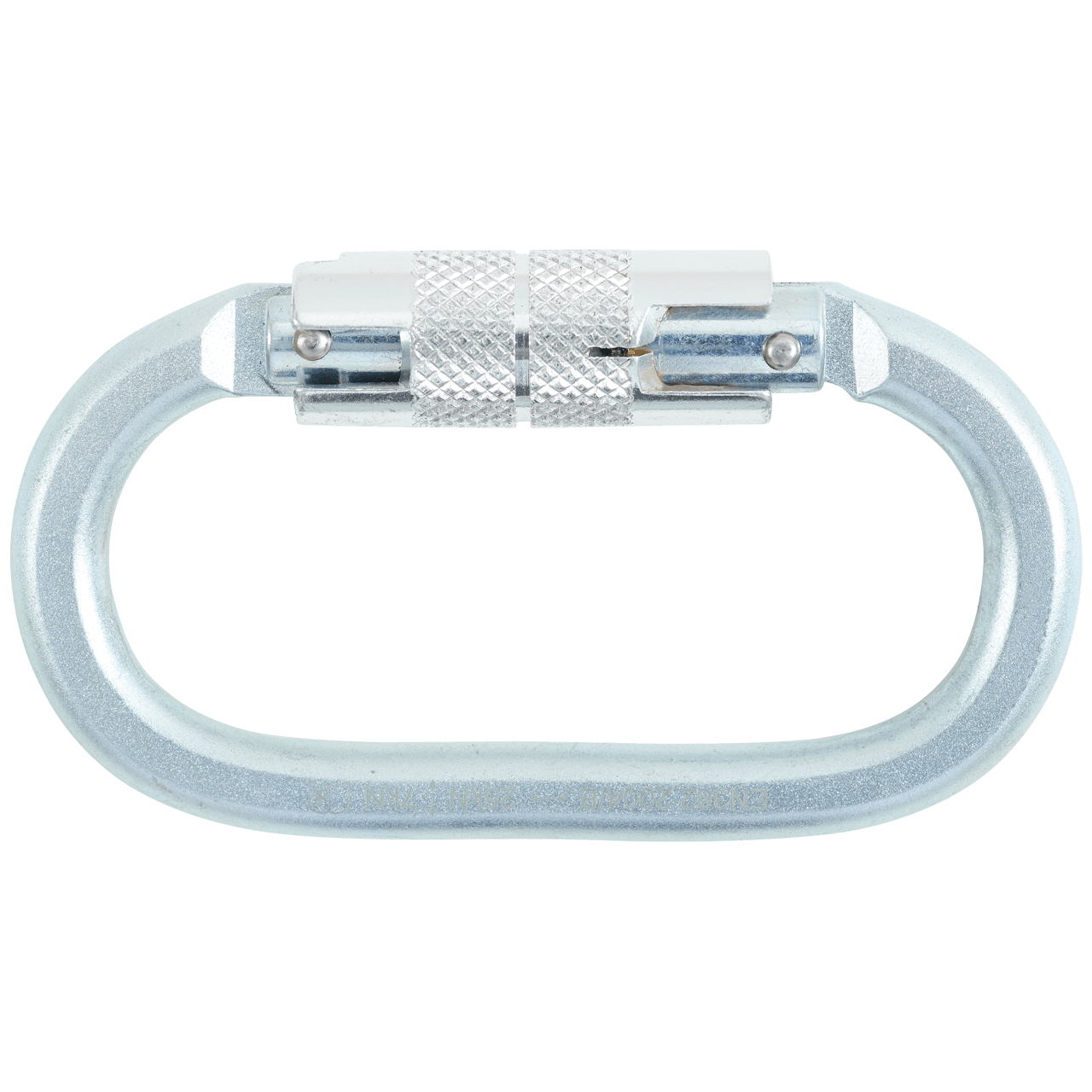

    • 5x twistlock karabijnhaak

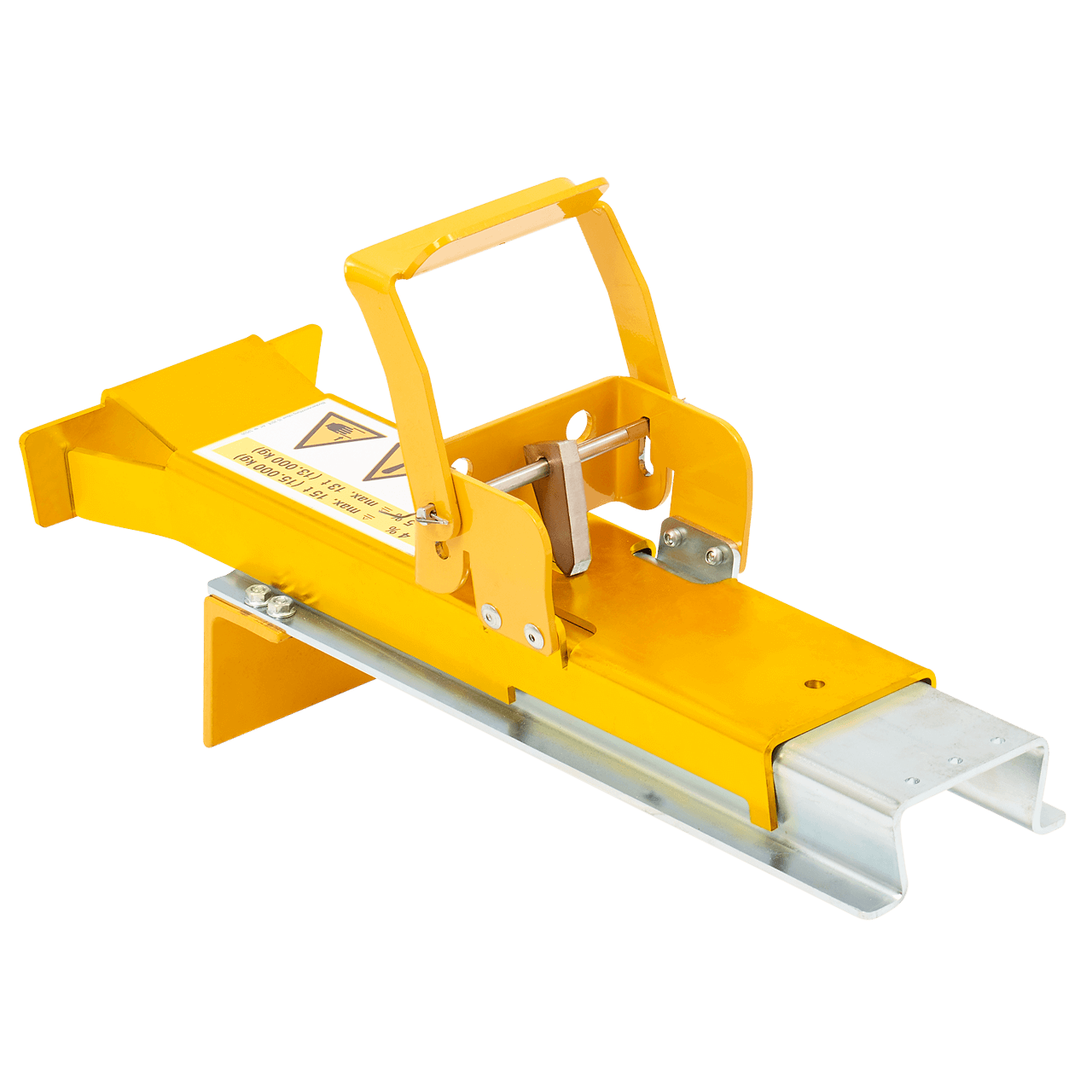

    • 1x Vergrendeling 'heavy'

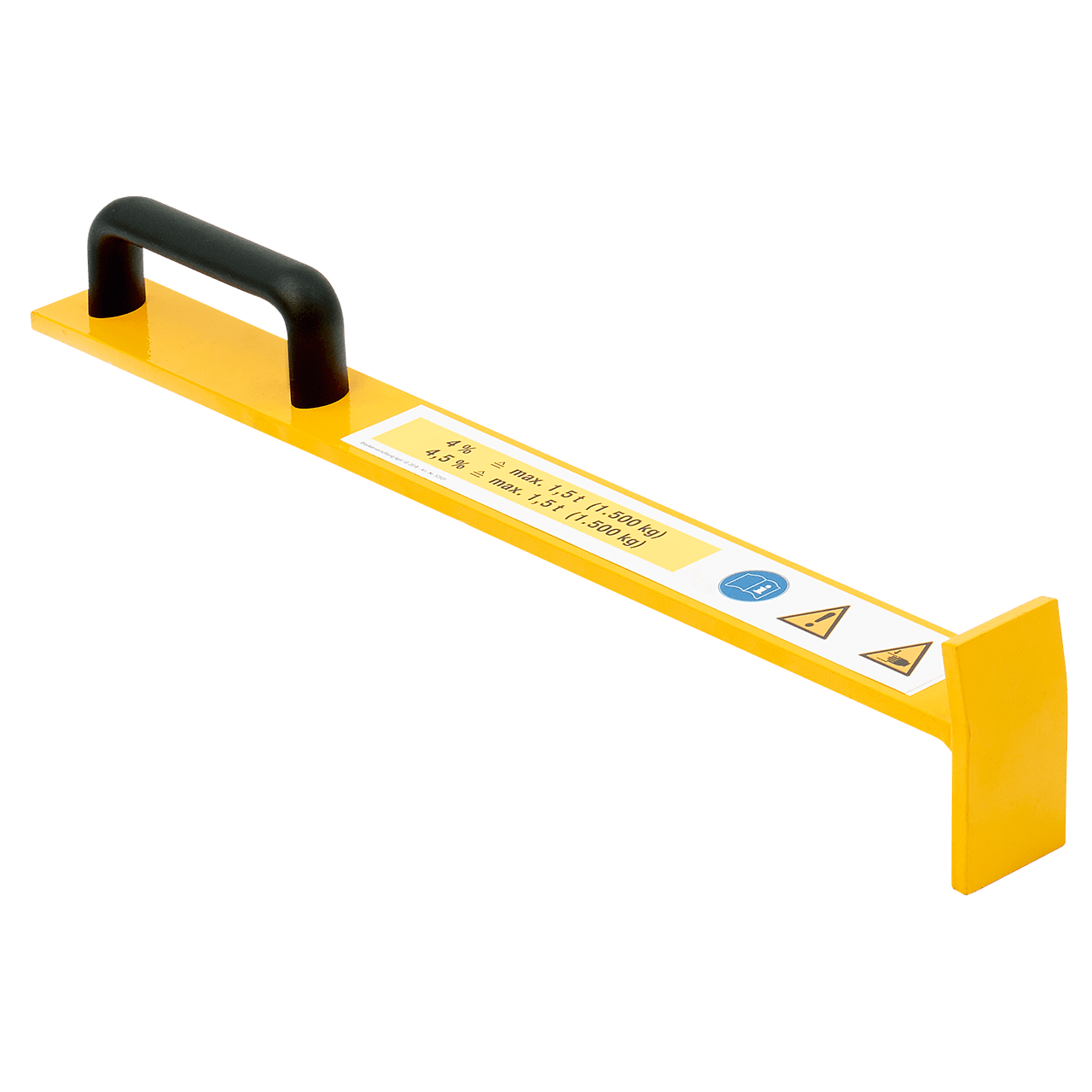

    • 1x Vergrendeling 'light'

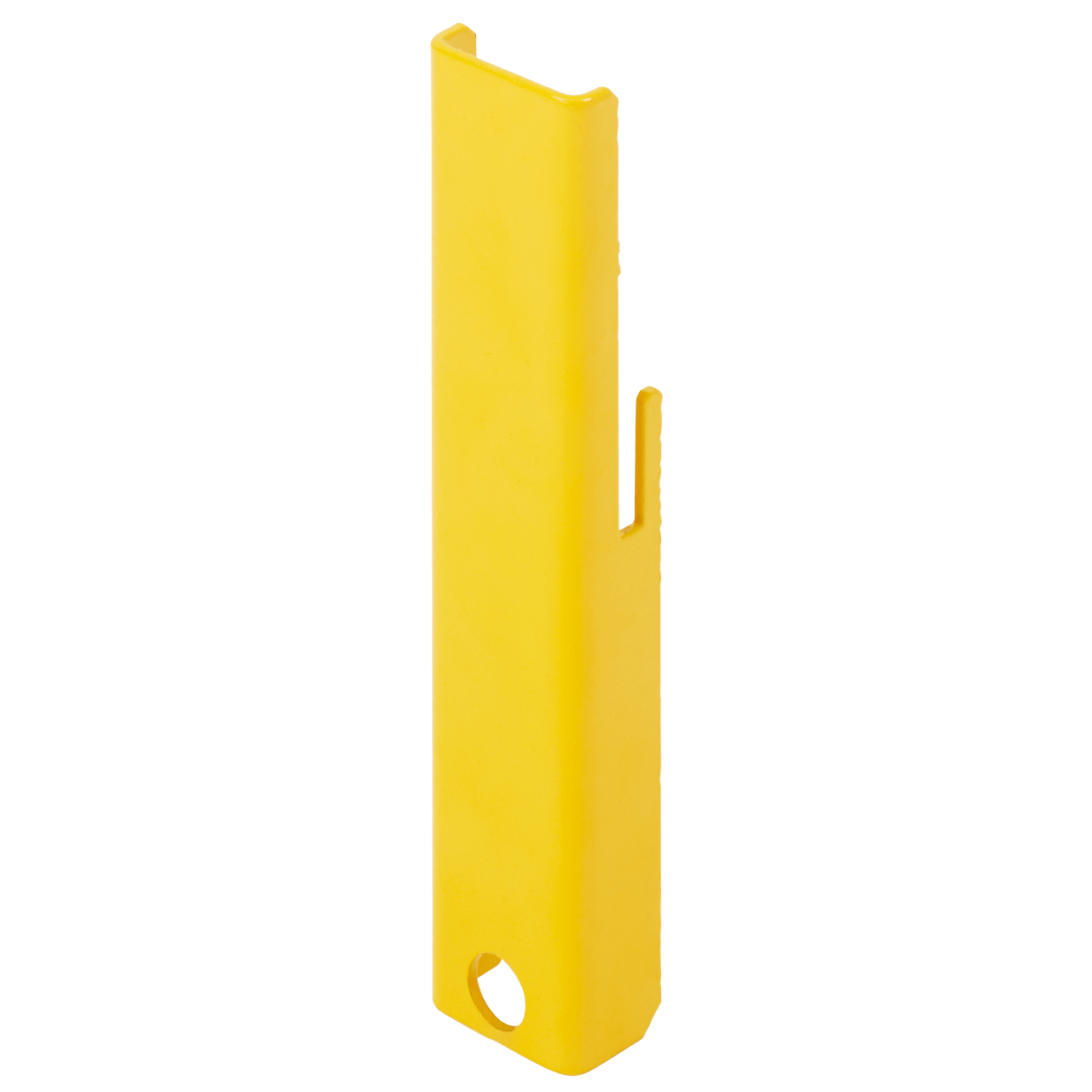

    • 1x FlowStop klemapparaat

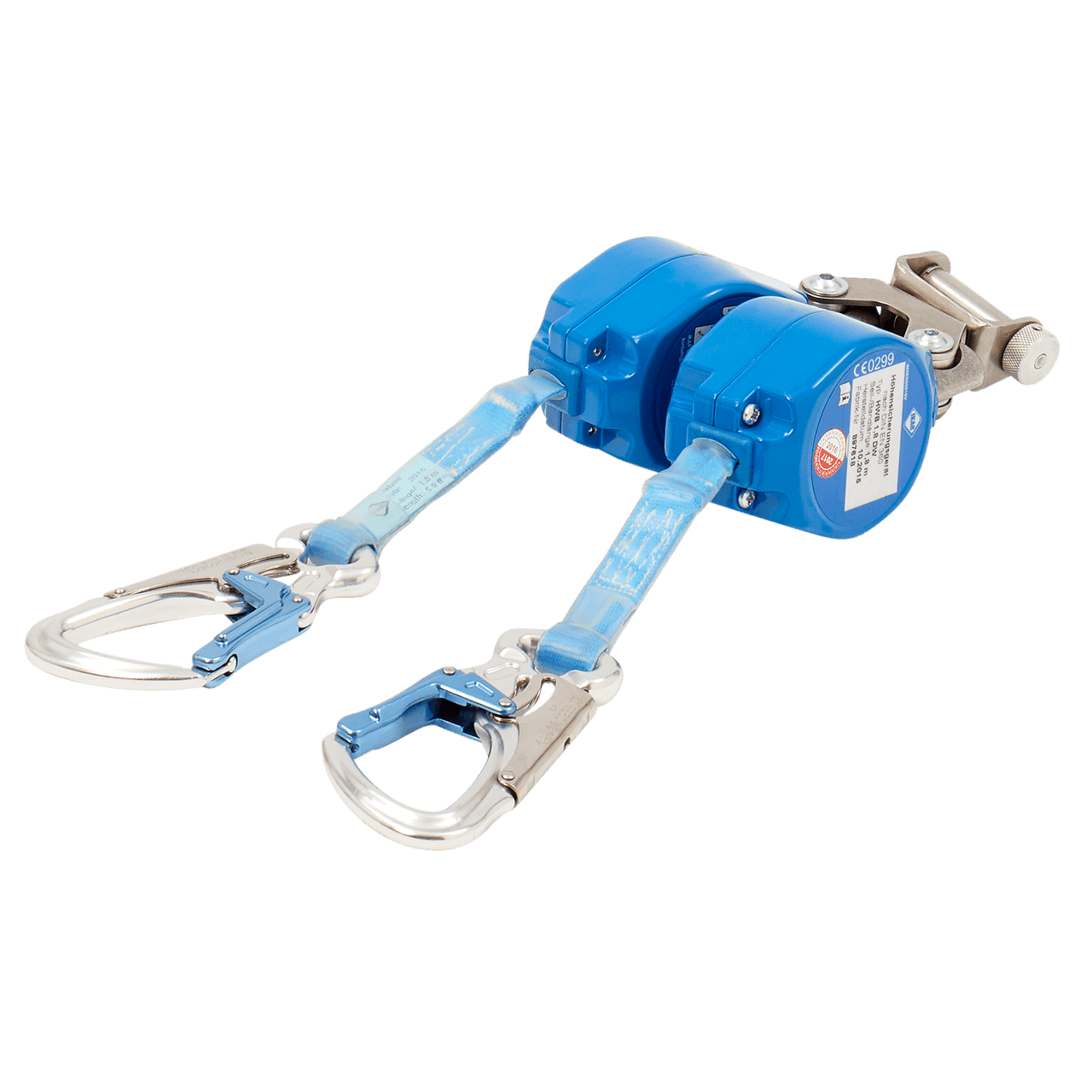

    • 1x Hoogtebeveiliging

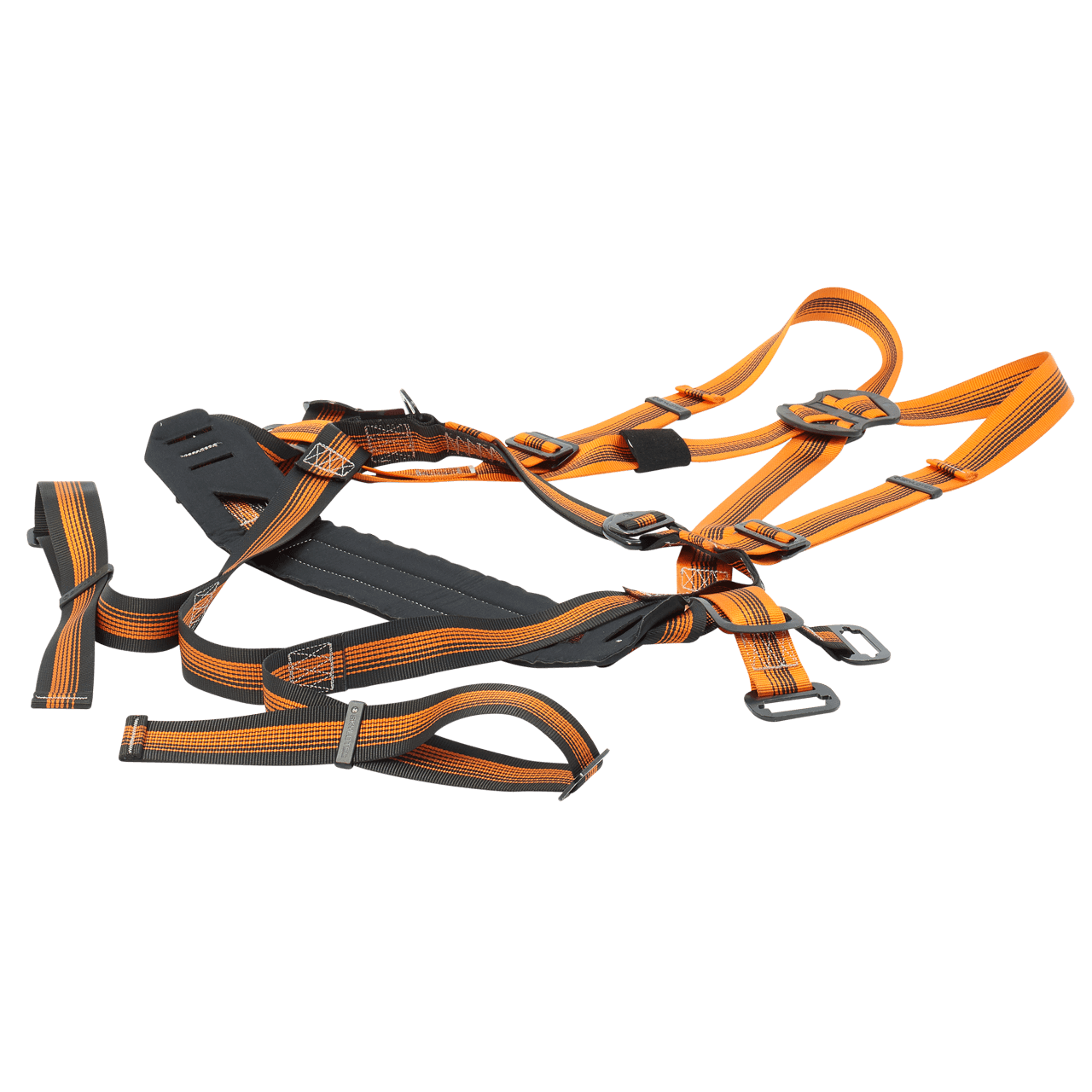

    • 1x Veiligheidsharnas
    • BITO-planken voor de begaanbaarheid van de rollenbanen

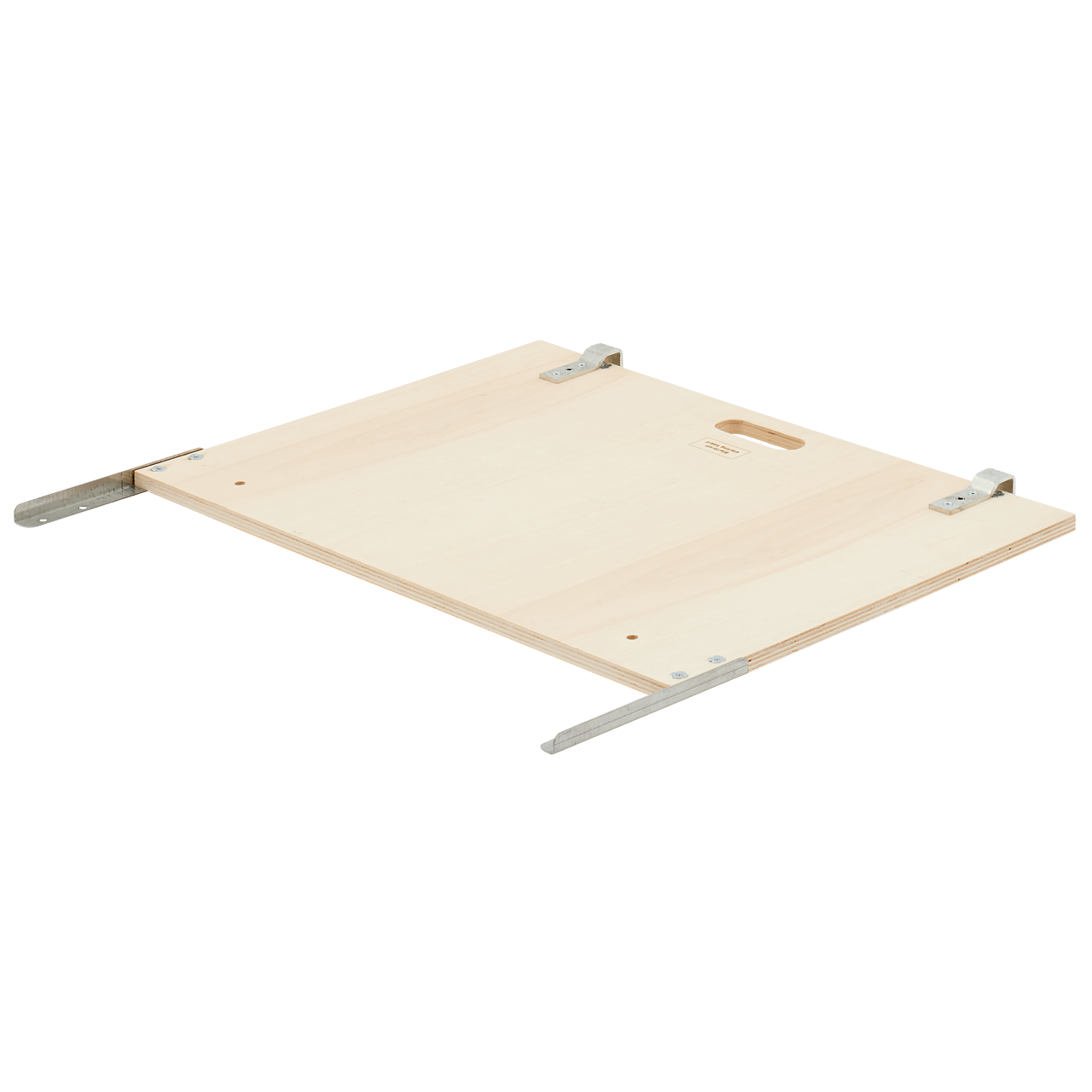

      • 1x startplank

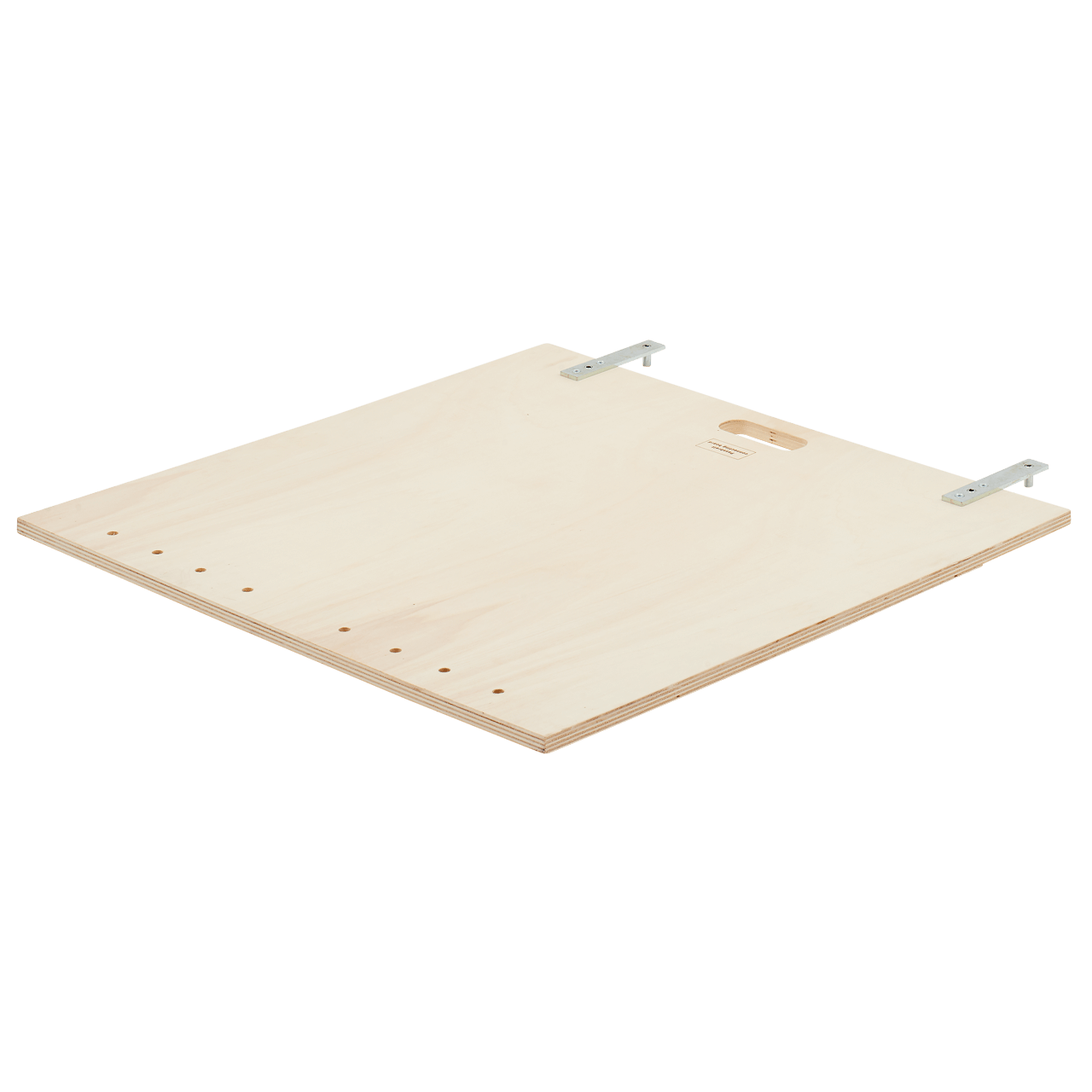

      • 1x passeerplank

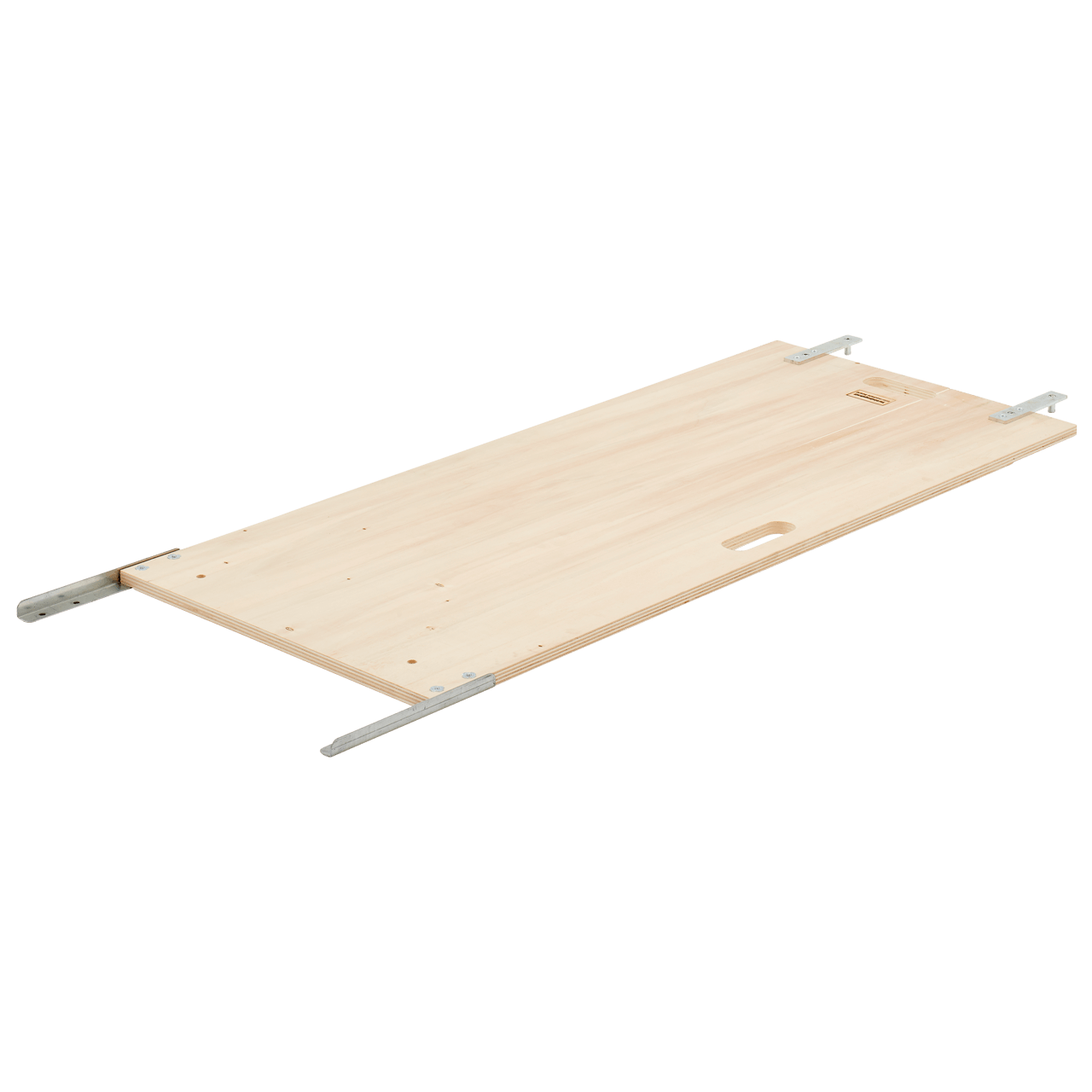

      • 4x verbindingsplank

    Inhoud van de add-on-kit

    • 1x BITO-easyHOOK
    • 1x twistlock karabijnhaak
    • 1x verbindingsplank

    Optionele accessoires

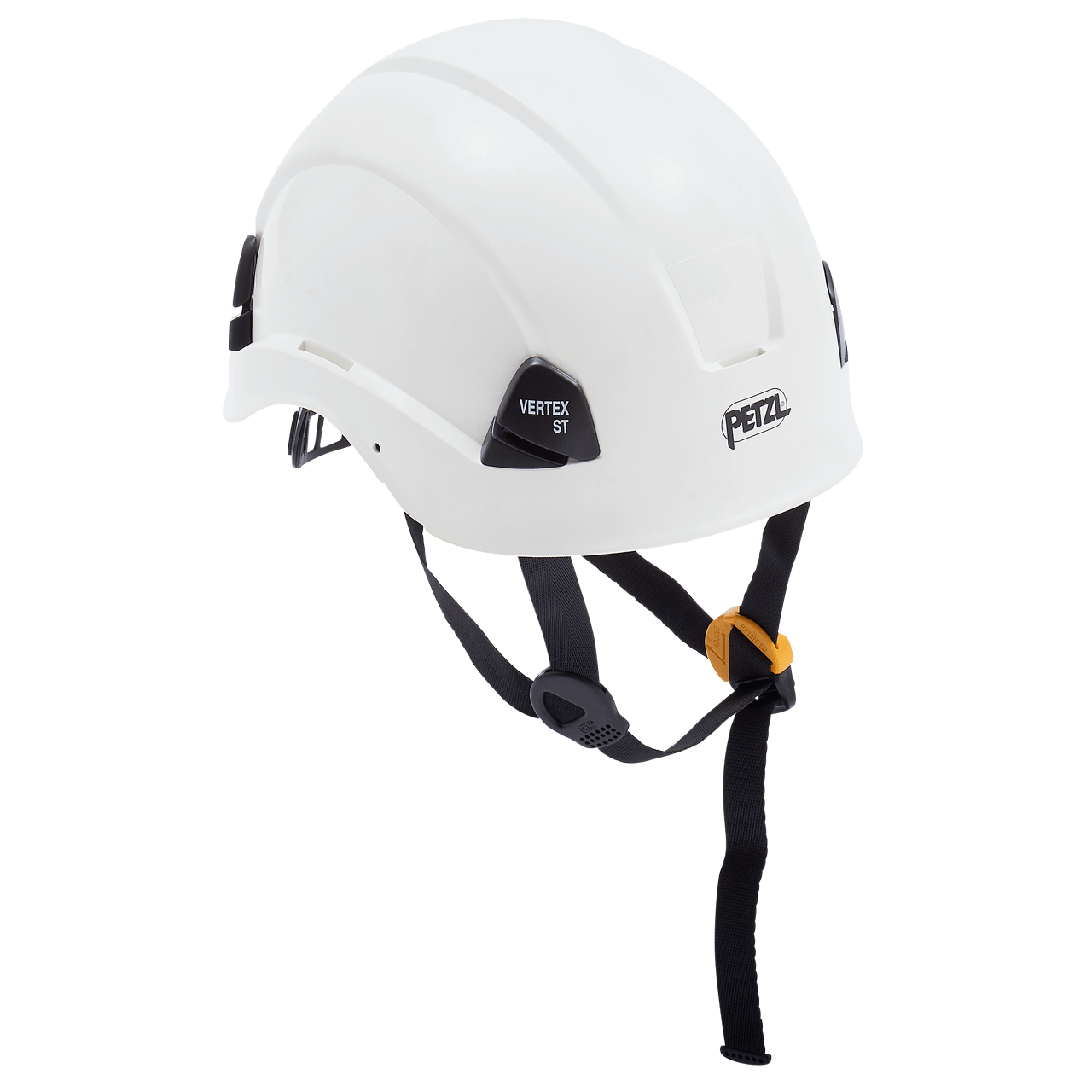

    • Veiligheidshelm

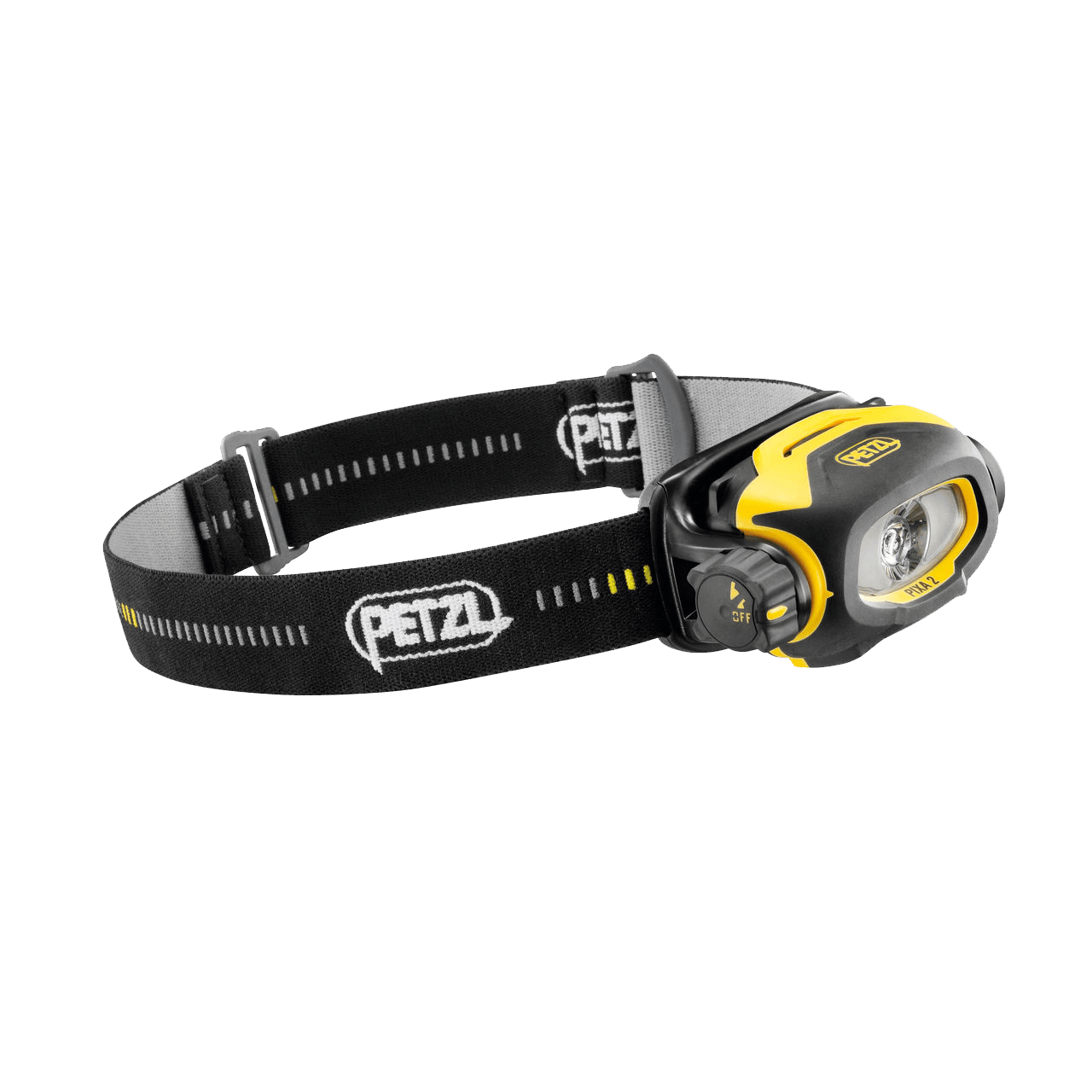

    • Hoofdlamp
    • Vorming 'Hoogteredding'
    • Jaarlijkse inspectie van de uitrusting

Voorbeeld van een berekening voor een 8 m doorrolstellingsyteem

Voor de begaanbaarheid van de rollenbanen zijn drie verschillende planken nodig: 1× startplank, 1× passeerplank en, afhankelijk van de diepte van de stelling, een overeenkomstig aantal verbindingsplanken. In een systeem waarin bijvoorbeeld tien europalletten in de lengterichting worden opgeslagen, zijn naast de start- en passeerplanken negen verbindingsplanken nodig. Dat betekent dat u 1 Starterkit + 4 add-on-kits nodig hebt.

05

Instructies voor de jaarlijkse inspectie van de uitrusting

Persoonlijke beschermingsmiddelen tegen vallen. Om de veiligheid van de gebruiker te waarborgen, moet (PBM's) ten minste om de twaalf maanden door een "bevoegd persoon" (zie DGUV 312-906) een inspectie worden uitgevoerd overeenkomstig EN 365 (zie DGUV-voorschrift 112-198 / 112-199). De PSAgA bestaat uit: BITO-easyHook (DIN EN 795), Twistlock karabijnhaak (DIN EN 362), veiligheidsharnas (DIN EN 361), hoogtebeveiliging (DIN EN 360), helm (DIN EN 397). Een bevoegd persoon is iemand die over de nodige skills, ervaring en kennis beschikt om de veiligheid op de werkplek te beoordelen en het juiste gebruik van PBM's te waarborgen. Voldoen aan deze eisen: operatoren die de cursus over het DGUV-beginsel 312-906 hebben afgerond en ook geslaagd zijn voor het daaropvolgende examen (zie DGUV 112-198). Een bijbehorende training duurt 2 dagen en wordt door verschillende dienstverleners aangeboden. Dit geldt alleen in beperkte mate voor complexe apparatuur zoals de hoogtebeveiliging. Omdat u kennis over veiligheid moet hebben om de apparaten te monteren, te demonteren en te beoordelen, moet er iemand door de fabrikant worden gemachtigd om de hoogtebeveiliging te testen. Alle niet genoemde componenten (planken voor toegankelijkheid, klemapparaten voor FlowStop, ...) van de Access Kit moeten niet jaarlijks geïnspecteerd worden. Ze maken geen deel uit van de persoonlijke beschermingsmiddelen tegen vallen.
Beschikt u niet over de tijd of het deskundige personeel voor de jaarlijkse inspectie van de Access Kit apparatuur? Dan doen wij dit graag voor u. Onze veiligheidspartner A.J.P. controleert uw persoonlijke beschermingsmiddelen snel en professioneel.

Helpdesk en bestellingen

Ingenieurgesellschaft AJP GmbH
Haus Uhlenkotten 6a 48159 Münster

info@a-j-p.de

+49 (251) 26 52 910

+49 (251) 68 65 332
