Idéal si ...

    • vous recherchez une solution de stockage particulièrement compacte.
    • vous souhaitez stocker de grandes quantités d'un même article.
    • vous devez stocker des marchandises instables et sensible à la pression.
    • vous voulez stocker des marchandises à faible rotation et longue durée de conservation.
    • vous recherchez un entrepôt de stockage pour des gammes d'articles petites à moyennes.
    • vous avez besoin d'un stock saisonnier ou tampon.

Plusieurs de ces points correspondent à vos besoins ?

Si oui, continuez à lire ou contactez-nous directement :
03 870 99 00

02

Le rayonnage par accumulation à couloirs non traversants

Les rayonnages par accumulation à couloirs non traversants de BITO permettent un stockage très compact des palettes sur plusieurs couloirs adjacents ou superposés. Au sein de ce système, le chariot élévateur pénètre dans les couloirs et place les palettes, de l’arrière à l'avant, sur les rails supports continus montés des deux côtés. La surface et l’espace de stockage sont ainsi exploités de manière optimale.

Les rayonnages par accumulation à couloirs non traversants sont particulièrement adaptés au stockage d'un même article en grande quantité, aux marchandises instables et sensibles à la pression, à des gammes d'articles petites à moyennes, ainsi qu’à des articles à faible rotation. Par ailleurs, ce système de rayonnage est idéal en tant que stock saisonnier ou tampon et pour le stockage de produits à longue durée de conservation.

La mise en stock et le prélèvement des marchandises se font à l’aide d'un engin de manutention se déplaçant dans les couloirs de rayonnage. Le chargement et le déchargement sont toujours réalisés du même côté. Selon le principe LiFo (last in, first out), la dernière palette stockée est également la première prélevée, de sorte que les marchandises stockées dans un tel système ne doivent pas nécessiter d'accès direct à une palette précise.

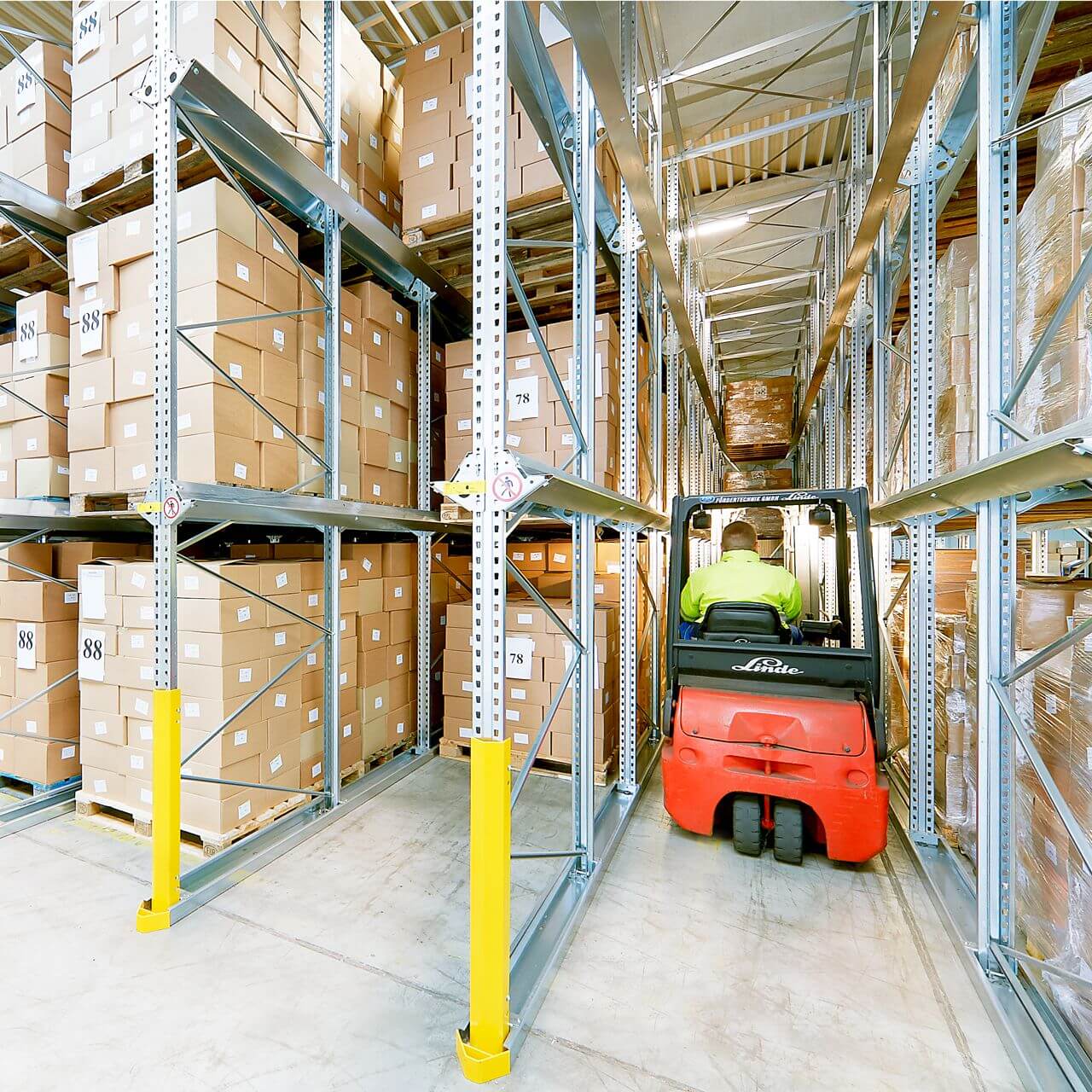

Rayonnage par accumulation à couloirs non traversants
Foto Einfahrregal
Rayonnage par accumulation à couloirs non traversants
Foto Einfahrregal

Le rayonnage par accumulation à couloirs traversants de BITO offre les mêmes avantages que le rayonnage par accumulation à couloirs non traversants de BITO, mais peut être utilisé des deux côtés : la marchandise est ainsi mise en stock d'un côté et prélevée de l’autre. Selon le principe FiFo (first in, first out), le premier chargement entré est également le premier prélevé.

03

Vos avantages

Avantages généraux

    • Rentabilité

    » Le système de rayonnage par accumulation à couloirs non traversants permet le stockage particulièrement compact des palettes - vous permettant d’économiser ainsi en surface de stockage coûteuse.

    • Utilisation optimale de l’espace

    » Les rayonnages par accumulation à couloirs non traversants assurent une exploitation optimale du volume de l’entrepôt.

    • Stockage sûr et respectueux des marchandises

    » Ce système de rayonnage permet le stockage respectueux, sûr et compact de marchandises sensibles à la pression, ainsi que de palettes chargées de manière non uniforme.

    • Avantage spécifique du système de rayonnage par accumulation à couloirs traversants

    » Le système de rayonnage par accumulation à couloirs traversants permet une rotation des stocks supérieure par rapport au système de rayonnage par accumulation à couloirs non traversants.

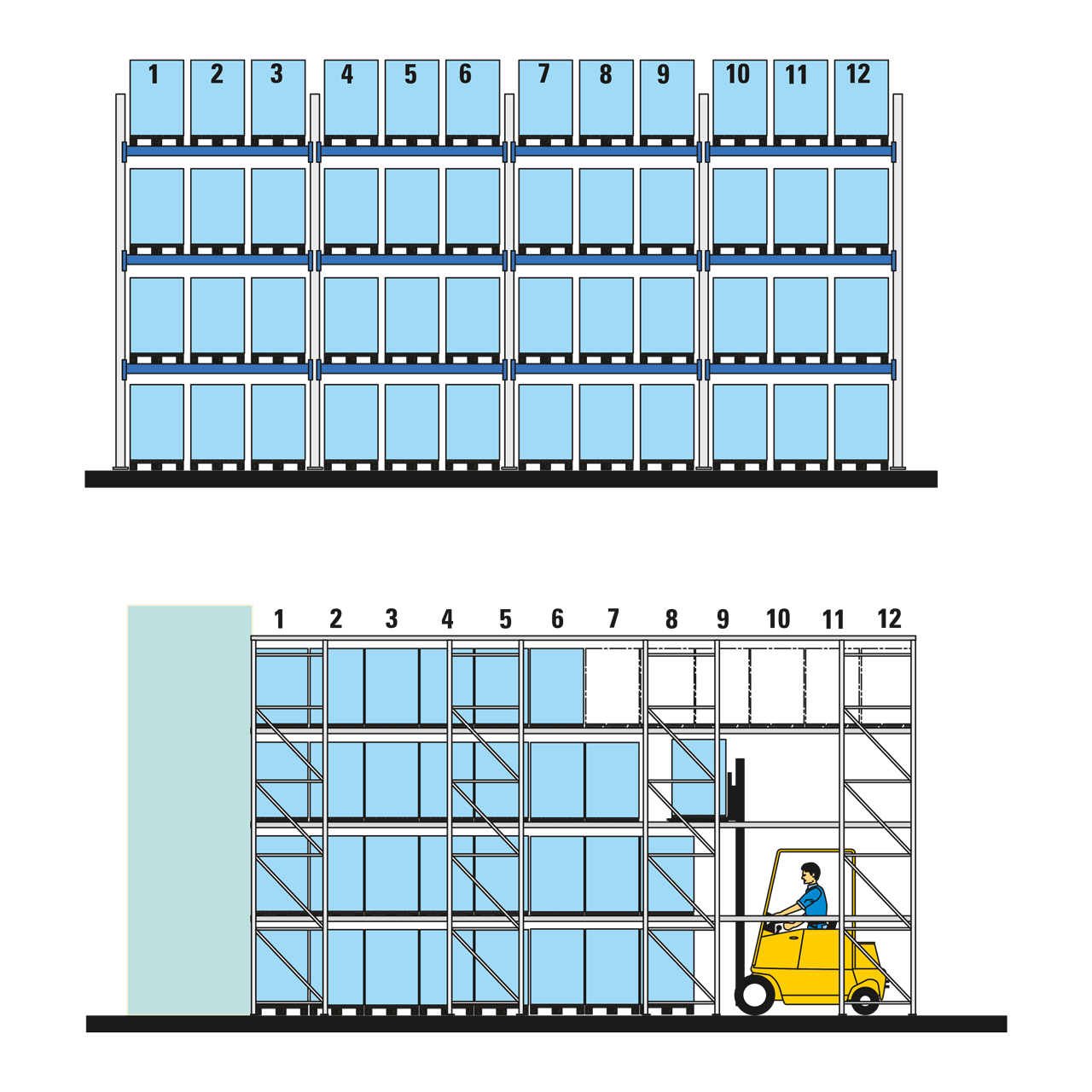

Regalansicht Einfahrregal im Vergleich zum Palettenregal, Einsparung Lagerfläche, Zeichnung
Regalansicht Einfahrregal im Vergleich zum Palettenregal, Einsparung Lagerfläche, Zeichnung

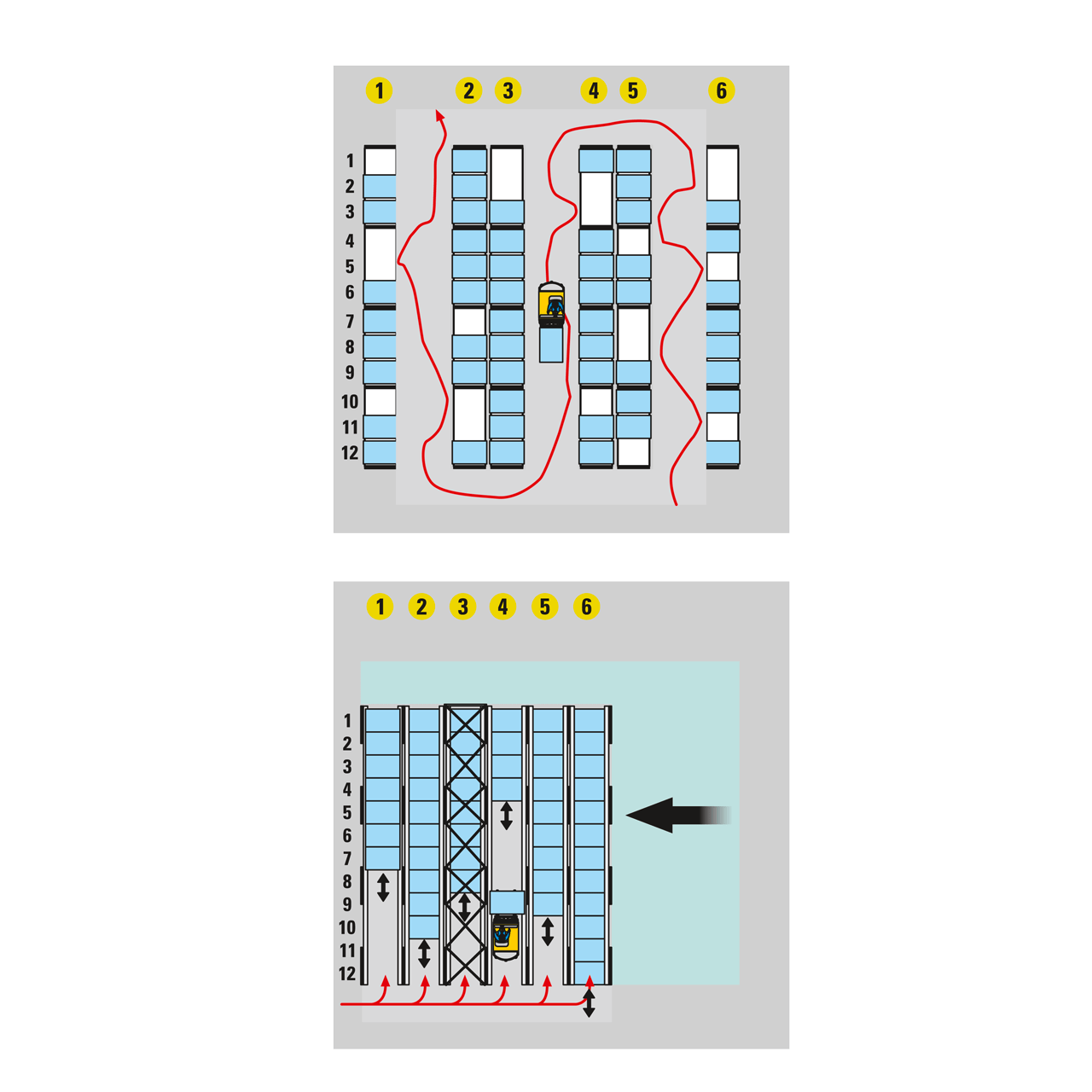

Grundrissplanung Einfahrregal im Vergleich zum Palettenregal, Volumennutzung der Halle, Zeichnung
Grundrissplanung Einfahrregal im Vergleich zum Palettenregal, Volumennutzung der Halle, Zeichnung
04

Composants et options

Echelles

Detailansicht der Stützrahmen / Stützen für Einfahrregal, Zeichnung
Detailansicht der Stützrahmen / Stützen für Einfahrregal, Zeichnung
    • Très robuste
    • Capacité de charge importante

    » Le cadre support est l’un des composants de nos rayonnages à palettes éprouvés. Il est intégralement vissé et particulièrement adapté aux charges lourdes. Les échelles sont reliées entre elles par des contreventements horizontaux. Des contreventements supplémentaires et des croisillons verticaux et horizontaux assurent, en lien avec des traverses longitudinales, une stabilité excellente et une grande rigidité des rayonnages.

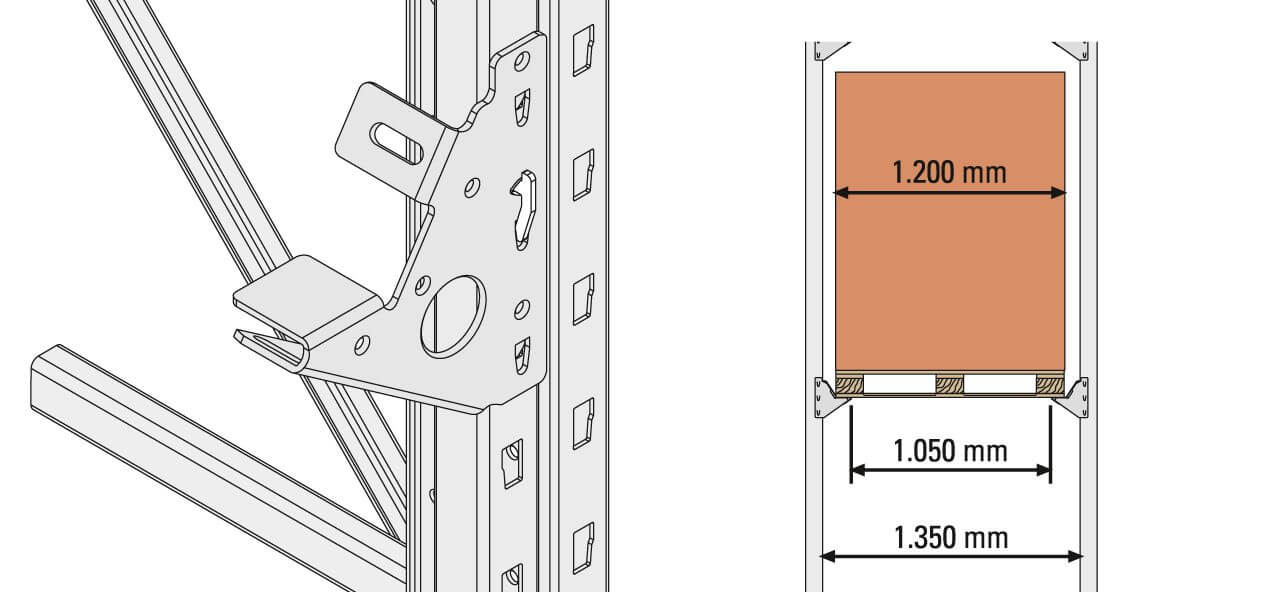

Console emboîtable

Detailansicht der Hakenkonsole des Einfahrregals für Paletten ohne Überstand, Zeichnung 01
Detailansicht der Hakenkonsole des Einfahrregals für Paletten ohne Überstand, Zeichnung 01
    • Montage rapide
    • Réglable en hauteur
    • Capacité de charge importante

    » Montage rapide grâce au système sans vis ni boulons : la console, dotée de quatre crochets, est positionnée à la hauteur requise dans les perforations des montants. Des goupilles de sécurité sécurisées empêchent tout décrochage involontaire. La console emboîtable est également adaptée en cas de charges élevées et est réglable en hauteur par pas de 50 mm.

Detailansicht der Hakenkonsole des Einfahrregals für Paletten mit Überstand, Zeichnung 01
Detailansicht der Hakenkonsole des Einfahrregals für Paletten mit Überstand, Zeichnung 01

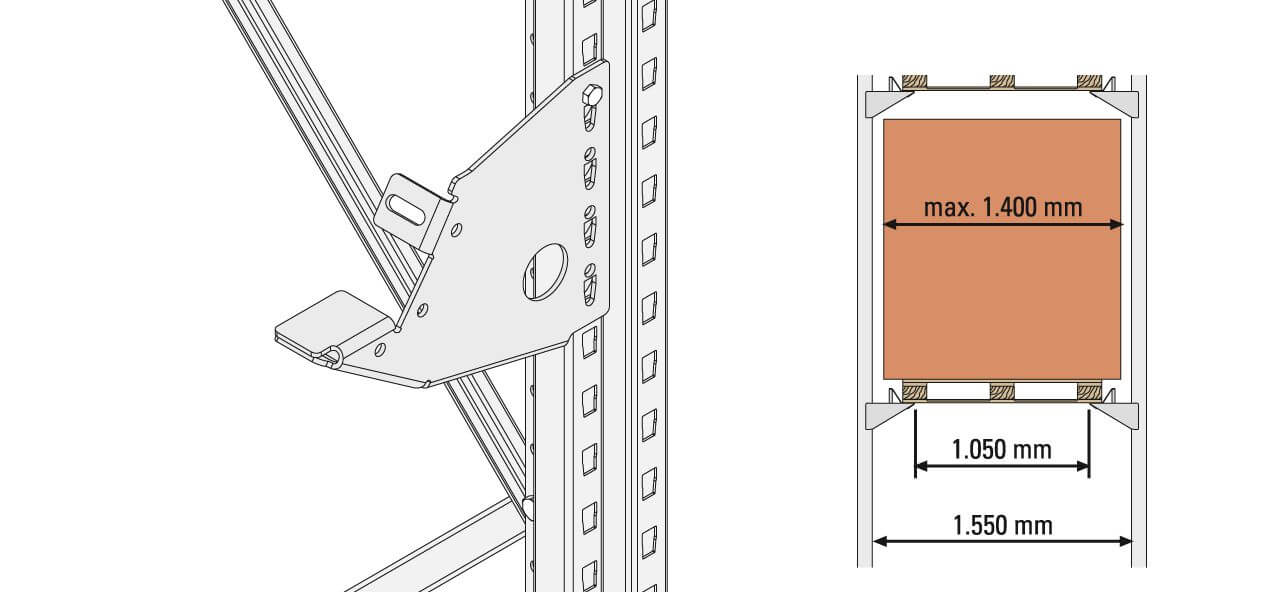

    • En cas de charge débordante

    » Une console plus large est utilisée pour le stockage de palettes à charge débordante. La charge est alors sécurisée par un raccord vissé.

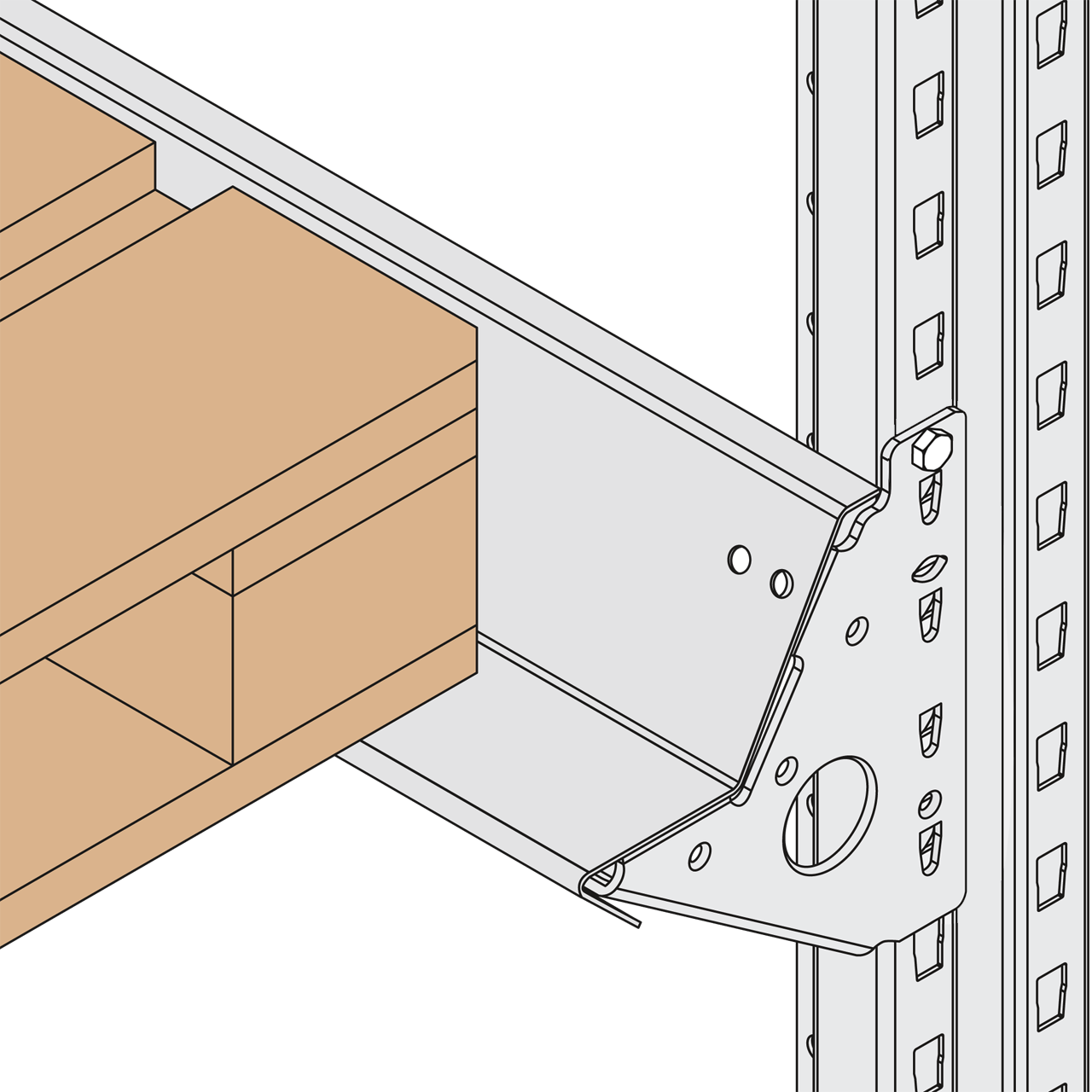

Supports de palettes

Detailansicht der Palettenauflage für Einfahrregal, Zeichnung
Detailansicht der Palettenauflage für Einfahrregal, Zeichnung
    • Sécurité de prélèvement de palettes
    • Particulièrement robuste

    » Le support de palette est vissé au consoles. Une large surface d'appui et un chanfrein latéral permettent un positionnement sûr des palettes.

Rail de guidage au sol avec centrage des palettes

Detailansicht der Führungsschiene mit Einfahrzentrierung für Einfahrregal, Zeichnung
Detailansicht der Führungsschiene mit Einfahrzentrierung für Einfahrregal, Zeichnung
    • Guidage optimal des chariots élévateurs
    • Positionnement centré de palettes

    » En option, les couloirs peuvent être équipés de rails de guidage au sol. Le chariot élévateur reste ainsi toujours sur sa voie.

Protections contre les collisions de type EF et AS 40.2

Detailansicht des Anfahrschutz Typ EF für Einfahrregal, Zeichnung
Detailansicht des Anfahrschutz Typ AS 40.2 für Einfahrregal, Zeichnung
Detailansicht des Anfahrschutz Typ EF für Einfahrregal, Zeichnung
Detailansicht des Anfahrschutz Typ AS 40.2 für Einfahrregal, Zeichnung
    • Protection des montants de rayonnage
    • Signalisation visuelle

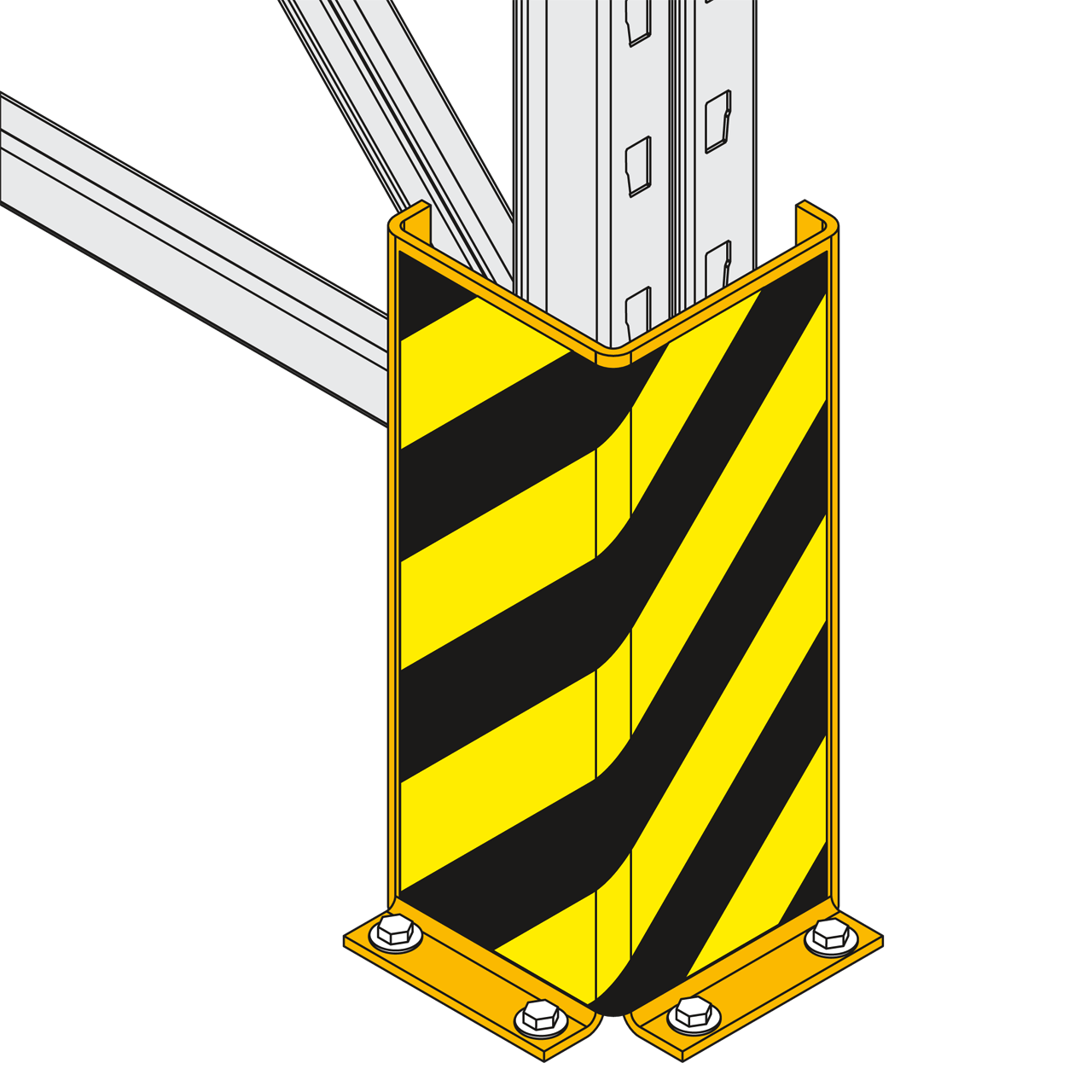

    » Les normes de sécurité en vigueur exigent que les montants d'angle des rayonnages soient protégés contre les collisions par chariot. Pour cela, notre protection de montant de type AS 40.2 est particulièrement adaptée.

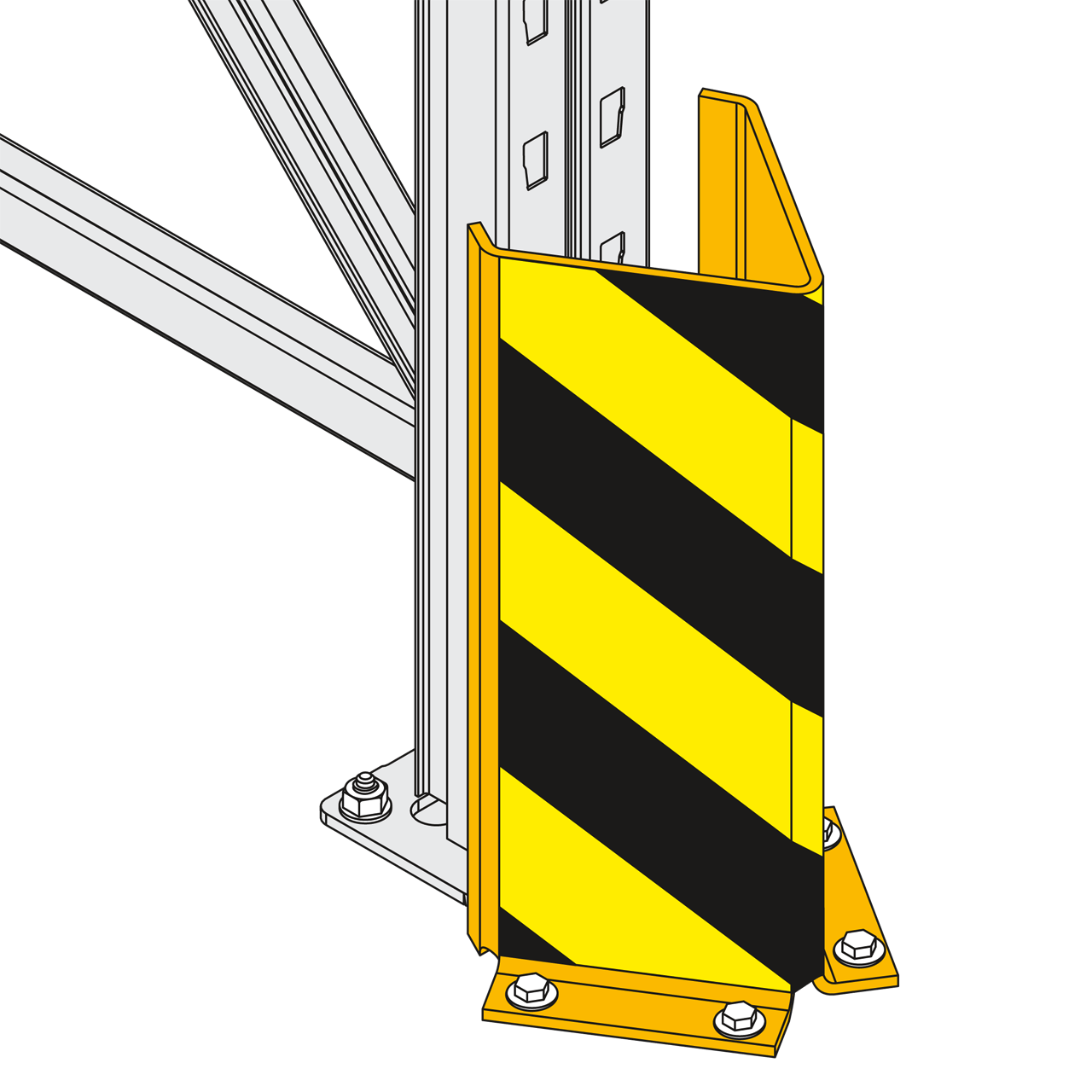

    » La protection de montant de type EF protège les montants de rayonnage contre les collisions éventuelles par chariots dans la zone centrale du front de prélèvement.

    Nos types de protection de montants se distinguent par leurs formes (voir fig.). Les deux types de protection de montants ont une hauteur de 400 mm et sont donc 100 mm plus hauts que recommandées par les normes. Ils sont revêtus de peinture époxy jaune de signalisation, RAL 1003, et d’un film de marquage bicolore jaune/noir.

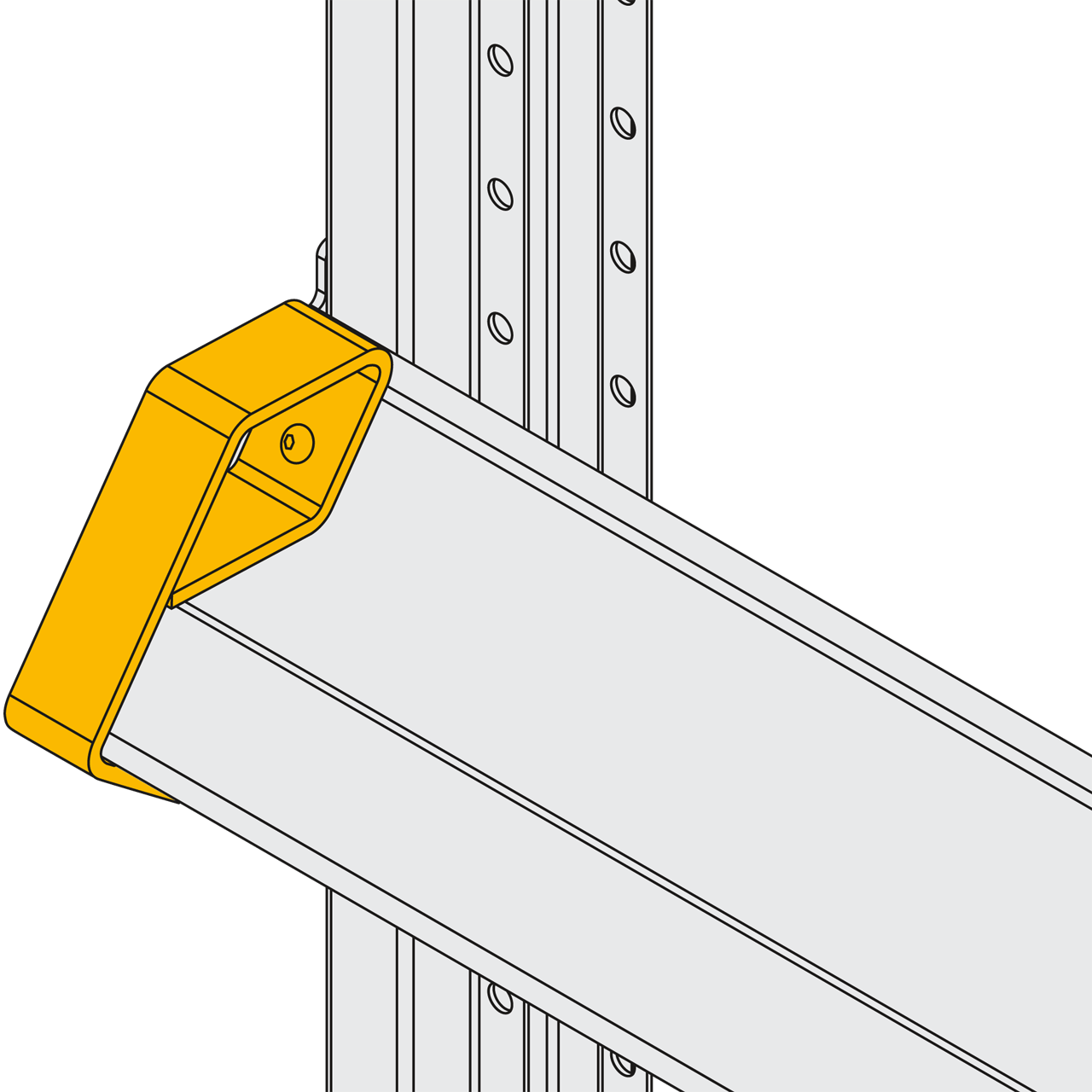

Butées arrières

Detailansicht der Durchschubsicherung in Ebene für Einfahrregal, Zeichnung
Detailansicht der Durchschubsicherung in Ebene für Einfahrregal, Zeichnung
    • Empêche tout glissement incontrôlé
    • Protection contre les dommages

    » La butée arrière est vissée au support de palettes à l’extrémité arrière d'un couloir. Ce profilé massif permet d’éviter le glissement incontrôlé des palettes et protège les marchandises contre les dommages.

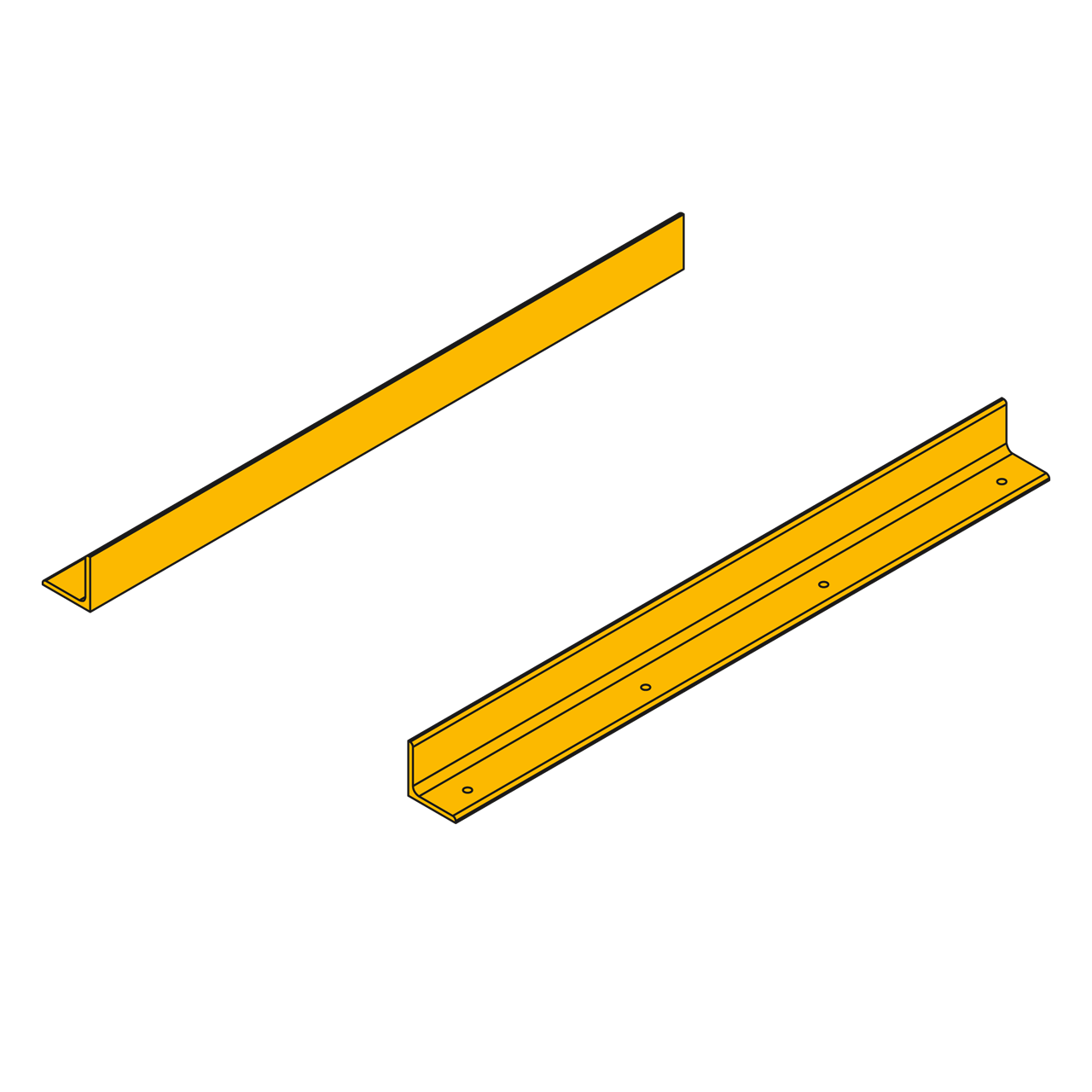

Butées arrière au niveau du sol

Detailansicht der Durchschubsicherung / Bodenwinkel für Einfahrregal, Zeichnung
Detailansicht der Durchschubsicherung / Bodenwinkel für Einfahrregal, Zeichnung
    • Empêche tout glissement incontrôlé
    • Protection contre les dommages

    » La butée arrière au niveau du sol assure que les palettes ne soient pas poussées trop profondemment dans le rayonnage. Elle empêche également l’endommagement des croisillons du rayonnage par accumulation et l'endommagement de l'entrepôt.

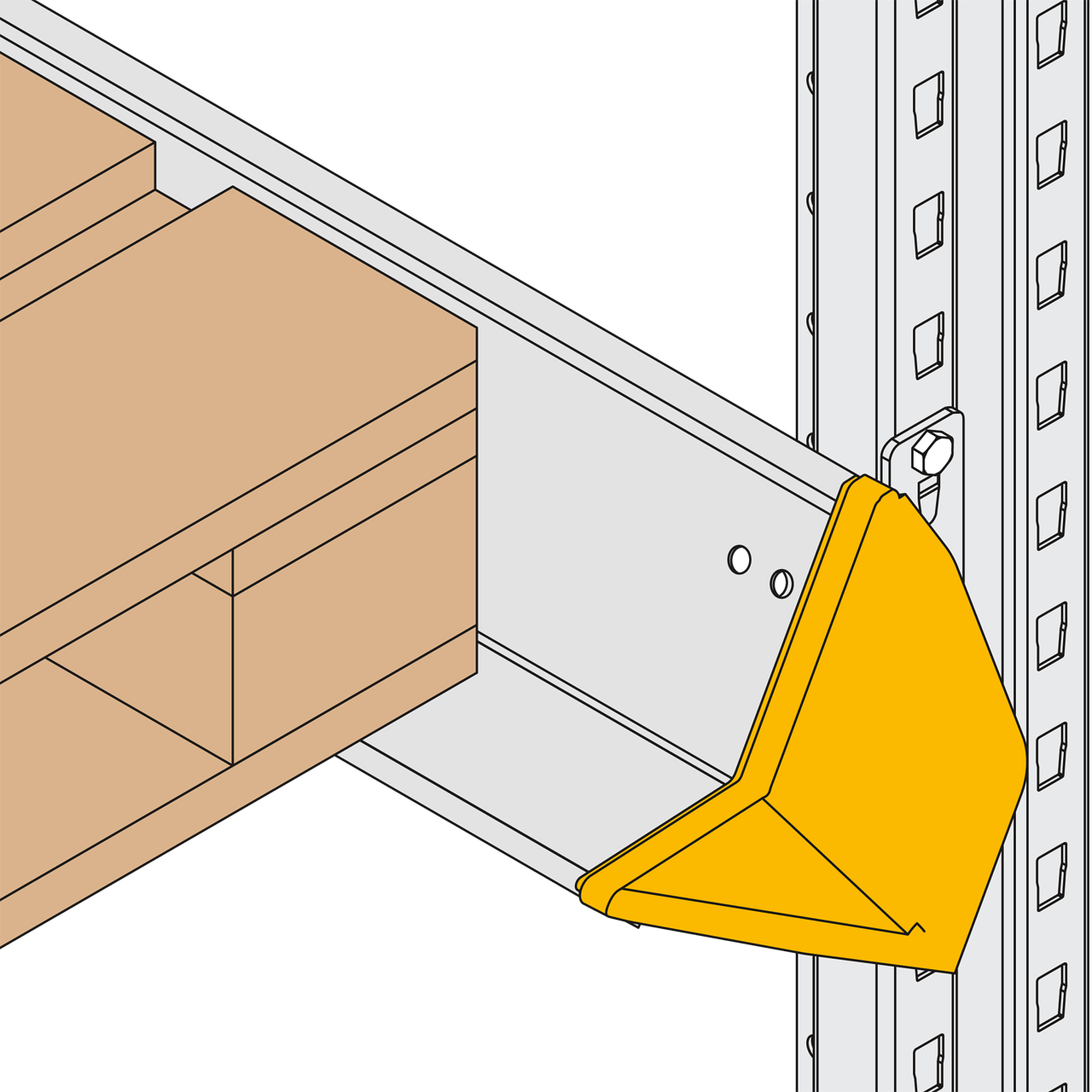

Aide au centrage de palettes

Detailansicht der Palettenauflage mit Palettenzentrierhilfe für Einfahrregal, Zeichnung
Detailansicht der Palettenauflage mit Palettenzentrierhilfe für Einfahrregal, Zeichnung
    • Aide au montage
    • Protection de la console

    » L'aide au centrage des palettes est vissé à la console en zone d’entrée. Elle facilite le centrage des palettes lors de leur positionnement sur le support de palette et protège la console contre les collisions directes.

05

Exemples d'applications

Exemples d'applications
