Protection des rayonnages - Pourquoi est-ce si important

La prévention des accidents et des dommages est la priorité absolue au sein des entrepôts. Certaines mesures de protection des systèmes de rayonnages et des barrières sont requises par la loi. Il est conseillé de prévoir une protection supplémentaire des rayonnages.

Les entrepôts sont des lieux d’activité intense. Les chariots de manutention et les magasiniers se déplacent dans les allées de rayonnages pour le stockage et le prélèvement, la préparation des commandes, le montage et la maintenance, etc. C'est un lieu propice aux accidents. Les chariots de manutention lourds, en particulier, peuvent provoquer l'effondrement de systèmes de rayonnage, même de grande taille, causant souvent des dommages matériels importants, mais aussi des blessures corporelles graves. Le chef de l'entreprise et le responsable de l'entrepôt se doivent de préparer une évaluation des risques. Bien entendu, les compagnies d'assurance proposent elles aussi des services de prévention des dommages. Il existe donc des normes et des règlements pour la protection des rayons et la prévention des accidents.

Préparation d'une évaluation des risques

Conformément à la loi allemande sur la santé et la sécurité au travail, le chef de l'entreprise, ou le donneur d'ordre, doit évaluer tout risque potentiel avant d'utiliser les équipements de travail. Toutefois, la loi stipule uniquement les principes fondamentaux de ce type de d'évaluations sans en préciser les modalités. Conformément à l'article 2, § 3 (1) du décret allemand sur la sécurité et la santé au travail, les mesures de protection nécessaires et appropriées doivent être identifiées lors de l'évaluation. L'ensemble du processus doit également être documenté. Le règlement de l'Association de l'assurance responsabilité civile des employeurs pour la sécurité et la santé au travail BGR A1 « Principes de prévention » et la loi allemande sur la sécurité et la santé au travail (ArbSchG) prescrivent également la réalisation d'une évaluation des risques.

Règles et normes relatives à la protection des rayonnages/butoirs de protection

Le paragraphe 4.2.5 du règlement 108-007 de la DGUV « Installations et équipements de stockage » contient le règlement suivant au sujet de la protection en cas de collisions (butoirs de protection) et de la protection des systèmes de rayonnages :

« Les rayonnages fixes qui sont chargés ou déchargés à l'aide de convoyeurs non guidés doivent être sécurisés dans les coins - même au niveau des zones de passage - par un système de protection contre les collisions suffisamment dimensionné d'au moins 0,3 m de haut, non connecté aux rayonnages et muni d'un marquage de danger jaune-noir. Cela ne s'applique pas aux côtés intérieurs des rayonnages terminaux fixes dans le cas des équipements mobiles. Un système de protection contre les collisions peut être considéré comme suffisamment dimensionné s'il peut absorber une énergie d'au moins 400 Nm. En ce qui concerne le marquage de danger jaune-noir, veuillez consulter le règlement de prévention des accidents « Marquage de sécurité et de protection de la santé sur le lieu de travail » (BGV A8). »

L'information 208-043 de la DGUV « Sécurité des rayonnages » est particulièrement importante pour la prévention des accidents. Le point 4.7 mentionne :

« Aux coins des rayonnages chargés ou déchargés à l'aide de convoyeurs non guidés, il convient d'installer une protection contre les collisions ancrée au sol et non connectée aux supports des rayonnages. La hauteur de cette protection doit être d'au moins 400 millimètres. »

Le point 8 « Augmenter la sécurité dans l'entrepôt» recommande des dispositifs de protection pour tous les poteaux :

« Dans la norme DIN EN 15512, les facteurs de sécurité des rayonnages à palettes réglables ont été considérablement réduits par rapport aux valeurs initialement fixées en Allemagne, de sorte que le risque d'effondrement d'un rayonnage, par exemple en cas de collision contre l'un des poteaux, a augmenté. Les dispositifs de protection installés sur chaque poteau se sont avérés être une bonne mesure préventive pour éviter ou du moins réduire les dommages aux poteaux. Contrairement aux dispositifs de protection contre les collisions aux coins des rayonnages, ils peuvent être directement installés sur les poteaux. La plupart des fabricants de rayonnages en proposent. Afin d'accroître la sécurité dans l'entrepôt, la capacité de charge des rayonnages peut également être inférieure à celle spécifiée, de sorte qu'ils ne sont jamais chargés à 100 %. »

Demandez ce document maintenant.

Planification des entrepôts

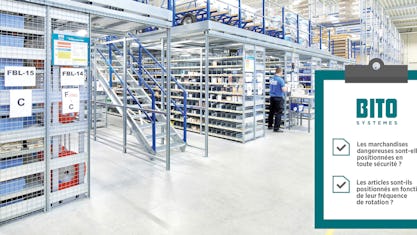

Checklist: Sécurité les plus importantes dans l'entrepôt

Notre liste de contrôle vous donne un aperçu des mesures de sécurité les plus importantes dans l'entrepôt

Quelles mesures s'appliquent aux différents types de rayonnages ?

Tout d'abord, l'information 208-043 de la DGUV « Sécurité des rayonnages » fournit des informations importantes pour tous les types de rayonnages en acier utilisés dans le commerce. Elle énumère les principales normes européennes relatives aux réglementations en matière de construction et d'équipement et détaille les exigences de la norme DIN EN 15 635 « Systèmes de stockage en acier - Utilisation et maintenance de systèmes de stockage ». Le document d'information traite notamment de l'inspection régulière des systèmes de rayonnage en acier pour détecter les dommages, des personnes qualifiées pour mener à bien ces inspections, de la classification des dommages, de l'état des dispositifs de sécurité (y compris la protection contre les collisions), de la charge sur les rayonnages, de la maintenance, de l'augmentation de la sécurité dans l'entrepôt, etc. La norme DIN EN 15635 exige que les exploitants inspectent régulièrement les systèmes de rayonnage qui sont chargés avec des chariots de manutention ou à proximité desquels ces équipements de travail sont utilisés, ou qu'ils les fassent inspecter chaque année par une personne compétente. Cela s'applique aux rayonnages par accumulation, aux rayonnage à palettes à couloirs traversants, aux rayonnages dynamiques, aux rayonnages à tablettes, aux rayonnages cantilever, aux systèmes à étages, aux rayonnages à palettes et aux conteneurs-palettes. Cette procédure de contrôle doit permettre d'obtenir de manière compréhensible les mesures de protection des rayonnages endommagés. Les systèmes de rayonnage motorisés et les entrepôts à hauts rayonnages (> 12 m) en acier sont également couverts par cette norme.

Le règlement 108-007 de la DGUV contient des dispositions supplémentaires pour certaines installations de stockage au titre du paragraphe 4.3. Par exemple, « Les rayonnages cantilever doivent être conçus de telle sorte que les bras cantilever ne dépassent pas les points d'appui extérieurs de la base, sauf si la stabilité est assurée d'une autre manière » et « Dans les rayonnages cantilever réservés au stockage de marchandises rondes et longues, il convient de veiller à ce que les marchandises stockées ne puissent pas tomber ». Les avantages spécifiques des installations à plusieurs étages (MGA) sont des escaliers et des niveaux sûrs, dotés de barrières de protection stables. La capacité de charge et la portance des systèmes de rayonnages sont particulièrement élevées grâce à des traverses de renforcement et des raccordements diagonaux supplémentaires. Cela permet également d'augmenter la stabilité des rayonnages. Le règlement 108-007 de la DGUV donne ici les spécifications exactes pour les hypothèses de charge, les escaliers, la protection contre les chutes de personnes, la protection contre les chutes d'objets, etc.

Quels sont les différents types de protection des rayonnages (ou de l'entrepôt) ?

Les dispositifs d'arrêt, les barrières de protection et autres systèmes conçus à cette fin constituent des mesures simples mais efficaces pour plus de sécurité dans les processus opérationnels. En voici quelques exemples : Protection contre les chocs ou les collisions (profils de protection des coins et des bords, protection des surfaces solides, profils de protection des tuyaux, barres de protection droites et barres de protection pour les coins), marquages de sécurité, systèmes de barrières pour séparer les zones de circulation et de travail, systèmes de protection contre les incendies, etc. Comme décrit ci-dessus, certains dispositifs de protection contre les chocs, profils d'alerte et de protection des rayons et barrières sont exigés par la loi. D'autres servent à accroître la sécurité générale, comme les dispositifs de protection des poteaux susmentionnés.

Grâce à la protection contre les chocs et aux profils d'alerte, il est possible d'éviter des dommages graves et des blessures aux biens stockés ainsi qu'aux employés. Dans l'environnement opérationnel, ils sont utilisés sur les voies de transport internes, sur les machines et les véhicules et principalement sur les coins et les bords. Ils sont utilisés dans les modèles les plus divers comme protection contre les chocs et barrières, par exemple pour les coins et les bords, comme protection solide pour les étagères et comme protection pour les tuyaux posés. C'est pourquoi ils sont conçus dans les couleurs d'avertissement jaune/noir et parfois aussi rouge/blanc, conformément à la norme DIN 4844 « Symboles graphiques - couleurs de sécurité et signaux de sécurité ». Selon le BGV A8, les objets immobiliers doivent être équipés de profils d'avertissement et de protection avec des bandes diagonales jaunes/noires. Les chariots de transport et chariots de manutention doivent quant à eux être munis de bandes diagonales rouge/blanc selon le BGV. En outre, les profils de protection contre les chocs peuvent également être dotés d'une feuille réfléchissant la lumière pour assurer la visibilité même par mauvais temps. Ils peuvent être coupés individuellement à la longueur souhaitée et disposent de bandes très adhésives. Si nécessaire, les profils de protection contre les chocs peuvent être vissés et peuvent également être fixés à l'aide de colliers de serrage. En principe, plus les protections contre les chocs, les marquages de sécurité, etc., sont nombreuses, meilleure est la protection des employés et des biens.

Quels produits choisir pour garantir un niveau de sécurité élevé ?

BITO préconise d'utiliser des barrières de circulation flexibles, des garde-corps de sécurité, des séparations des voies piétonnes, des protections pour rayonnages et pour poteaux, des cloisons grillagées, des butoirs de protection, des protections contre les collisions, des barrières de protection en arceau, des bornes de protection anti-chocs et des barres de butée au sol ainsi que des protecteurs de colonnes pour renforcer la sécurité des biens stockés mais aussi des employés. Le kit d'accès RDP convient pour les travaux de maintenance en toute sécurité sur les rayonnages à palettes (RDP). BITO propose également des produits innovants dans le domaine de la protection contre les incendies, tels que la tablette perforée GRID perméable à l'eau et à l'air qui peut être utilisée en particulier dans les entrepôts équipés de systèmes d'arrosage. En principe, les professionnels du stockage recommandent d'aller plus loin que la loi en termes de sécurité. Le taux de rotation dans l'entrepôt et le niveau de qualification des employés doivent également être pris en compte.
